Impression 3D avec Revit : Guide de la Modélisation 3D sur Revit
L'impression 3D, une technologie révolutionnaire dans les secteurs de l'architecture, de l'ingénierie et de la construction, est en train de changer radicalement la manière dont nous visualisons et présentons les projets architecturaux. Le logiciel Revit, un outil puissant pour la modélisation 3D, joue un rôle clé dans cette évolution.
L'ère Nouvelle de la Fabrication Additive

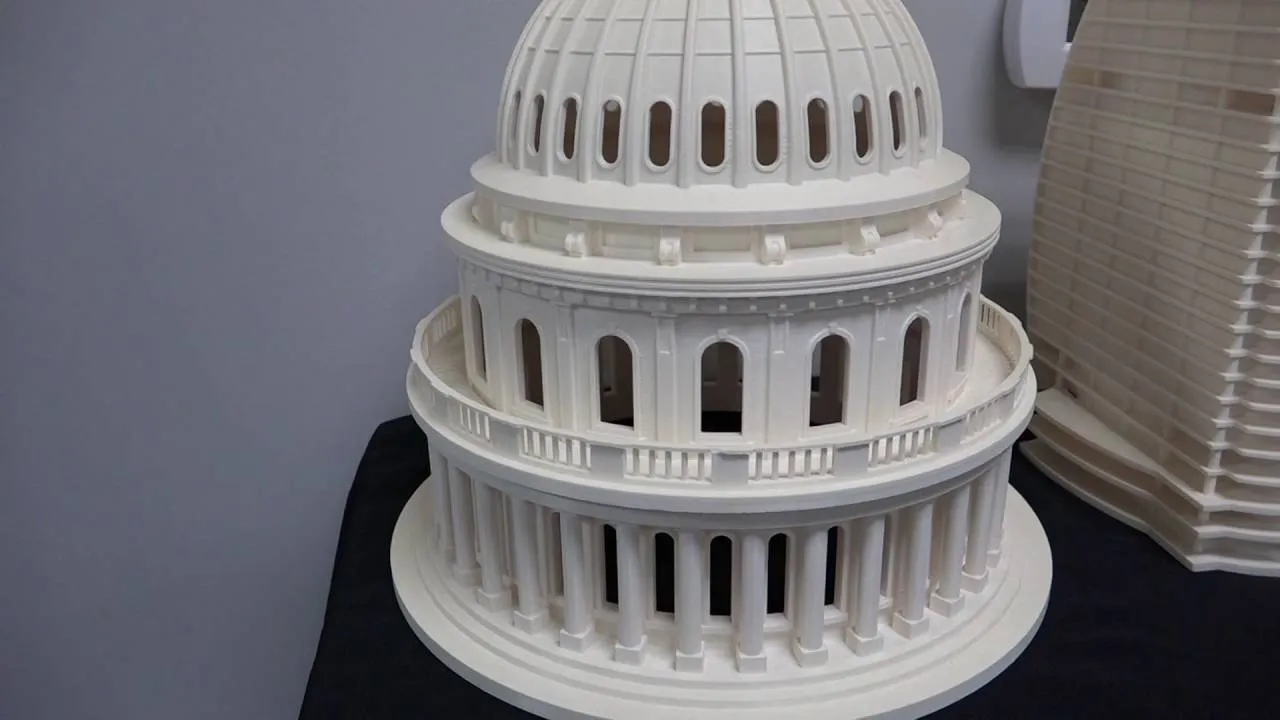

Dans le monde de la construction, les modèles physiques sont essentiels pour visualiser des aspects spécifiques tels que les façades artistiques ou les salles d'équipement. Toutefois, leur création est souvent coûteuse et chronophage. L'impression 3D, avec sa rapidité et son coût réduit, offre une solution efficace, permettant de produire plusieurs modèles à différentes étapes du cycle de vie d'un projet.

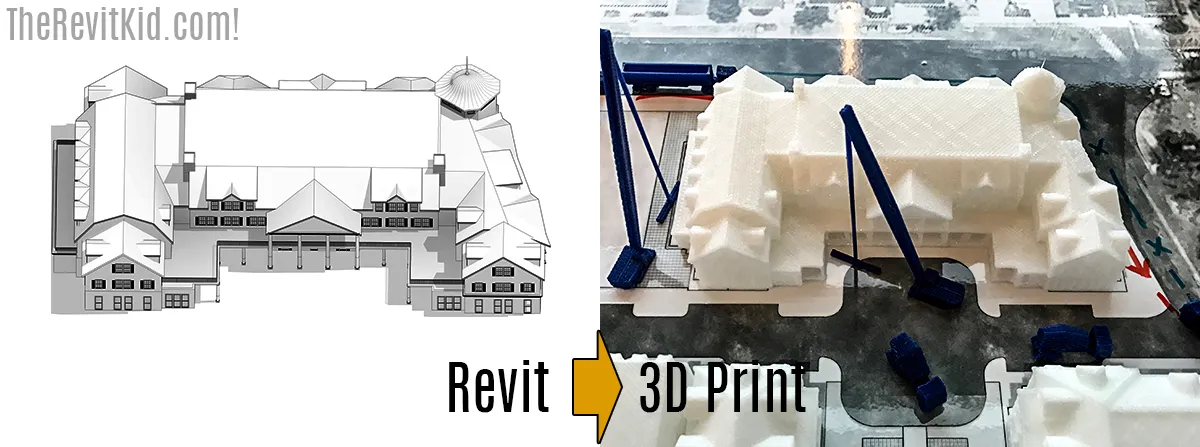

De Revit à l'Impression 3D : Un Flux de Travail Révolutionné
L'utilisation de Revit pour l'impression 3D n'est pas aussi simple qu'il n'y paraît. La préparation du modèle est cruciale. Dans Revit, chaque élément est modélisé comme une masse "étanche", ce qui est essentiel pour l'impression 3D. Le fichier Revit doit être converti en un composant unique "étanche" pour éviter la création de multiples éléments distincts, qui pourraient résulter en une impression non structurée.
Cas Pratiques et Études de Cas en Architecture avec Revit et Impression 3D
Projet de Réaménagement Urbain :
Dans ce cas, Revit a été utilisé pour modéliser un projet complexe de réaménagement urbain, impliquant la restauration de bâtiments historiques et l'intégration de nouvelles structures. L'utilisation de Revit a permis une analyse détaillée des impacts structurels et environnementaux. L'impression 3D du modèle Revit a fourni une représentation tangible qui a aidé les urbanistes et les ingénieurs à visualiser les interactions entre les nouveaux éléments et l'environnement existant, facilitant ainsi la prise de décisions éclairées sur les aspects de conception.

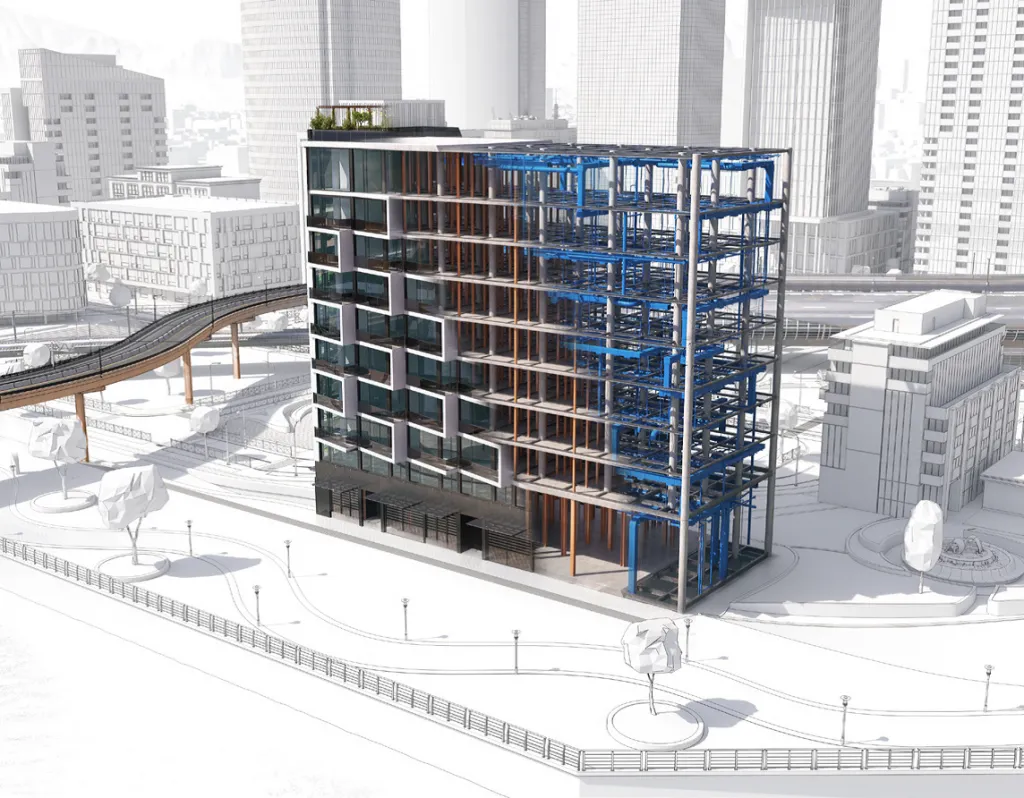

Développement d'un Complexe Résidentiel Durable :
Dans ce projet, une équipe a utilisé Revit pour créer un modèle détaillé d'un complexe résidentiel durable, en intégrant des éléments tels que l'énergie solaire, les systèmes de récupération d'eau et les matériaux de construction écologiques. L'impression 3D a permis de créer des maquettes précises pour évaluer l'efficacité des solutions écologiques et pour présenter le projet aux parties prenantes. Cette approche a facilité la compréhension des aspects techniques complexes et a permis une meilleure collaboration entre les architectes, les ingénieurs et les consultants en durabilité.
Restauration de Bâtiments Historiques :
Dans ce projet, Revit a été essentiel pour la restauration fidèle de bâtiments historiques. L'équipe a utilisé le logiciel pour modéliser avec précision les détails architecturaux complexes et pour planifier les interventions nécessaires en préservant l'intégrité historique. L'impression 3D des modèles a joué un rôle crucial dans la visualisation des structures restaurées et dans la communication des plans de restauration aux organismes de préservation du patrimoine, assurant ainsi que les modifications étaient conformes aux normes de préservation historique.

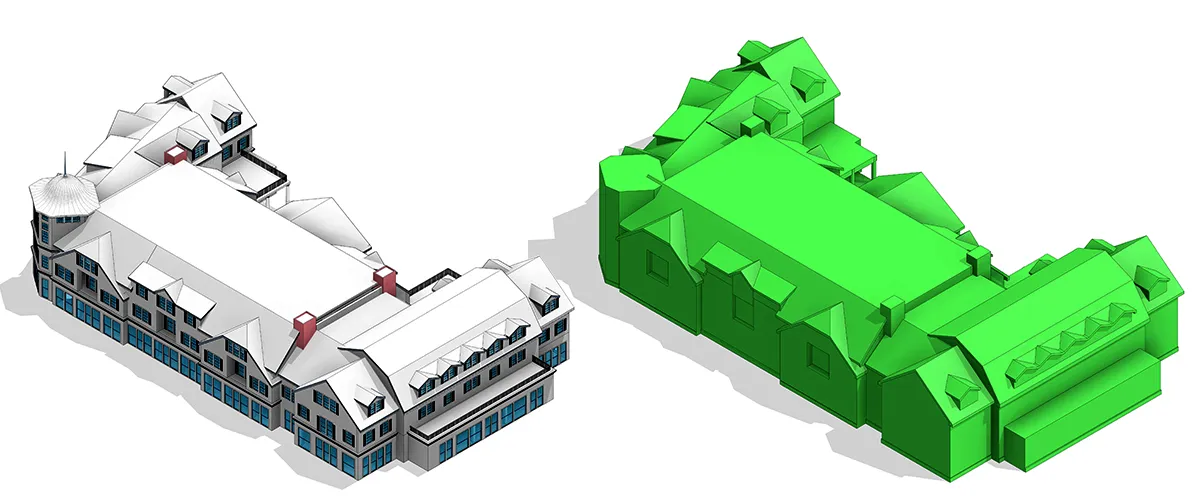

Création d'une Vue 3D Dédiée dans Revit
Pour préparer un modèle pour l'impression 3D, il est nécessaire de créer une vue 3D dédiée dans Revit. Cette vue doit être configurée pour exclure tout élément non souhaité dans le modèle imprimé. Les détails extérieurs du modèle Revit doivent rester activés, car ils se grefferont sur le composant solide lors de l'impression.
Processus d'Exportation et de Préparation pour l'Impression

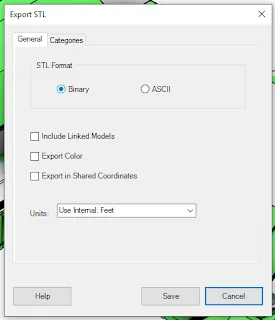

Une fois le modèle prêt, il doit être exporté dans un format que le logiciel de découpage (slicer) peut comprendre, généralement sous forme de fichier STL. Le slicer transforme ensuite le fichier STL en un fichier gcode, qui est le langage compris par l'imprimante 3D. Ce processus implique des ajustements de la hauteur des couches, de la température de l'impression et de la génération de structures de soutien pour les surplombs.

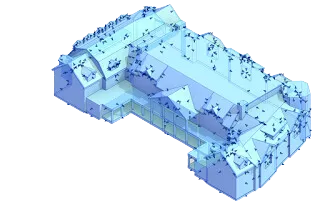

Intégration du Modèle Analytique de Revit dans le Processus d'Impression 3D
L'intégration du modèle analytique de Revit dans le processus d'impression 3D est une étape clé pour optimiser la précision et l'efficacité du modèle final. Les données analytiques de Revit, qui comprennent des informations détaillées sur la structure, les matériaux et les performances du bâtiment, peuvent être utilisées pour améliorer la qualité de l'impression 3D.
En utilisant ces données, les professionnels peuvent ajuster le processus d'impression pour répondre aux spécificités de chaque projet. Par exemple, les informations sur les charges structurelles ou les propriétés thermiques peuvent influencer le choix du matériau d'impression et la configuration de l'imprimante 3D. De même, les données de Revit sur les dimensions et la géométrie aident à garantir que le modèle imprimé reflète avec précision la conception originale.
Cette intégration permet également une meilleure collaboration entre les différentes équipes de projet, car les modèles imprimés peuvent servir de référence commune pour les discussions sur le design, la construction et la gestion du bâtiment.
Choix des Matériaux et Considérations Écologiques en Impression 3D
Lorsqu'il s'agit de l'impression 3D, le choix des matériaux est crucial, non seulement pour la qualité du modèle final mais aussi pour son impact écologique. Les filaments les plus couramment utilisés sont le PLA (acide polylactique), l'ABS (acrylonitrile butadiène styrène), le TPU (polyuréthane thermoplastique) et le PETG (polyéthylène téréphtalate glycol).

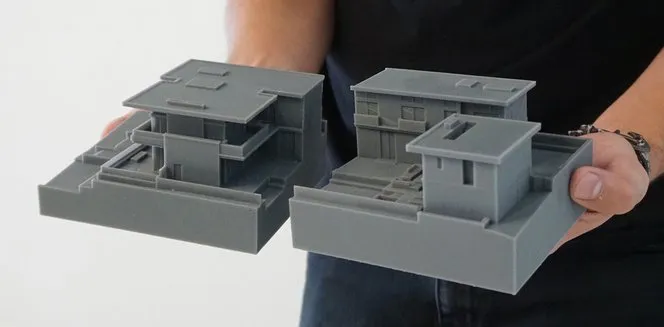

PLA : Bioplastique dérivé de ressources renouvelables comme l'amidon de maïs ou la canne à sucre. Il est biodégradable et considéré comme le plus écologique. Cependant, il est moins résistant à la chaleur et aux chocs que d'autres matériaux.
ABS : Un plastique plus résistant, idéal pour des pièces durables. Néanmoins, son processus de fabrication est moins écologique et il dégage des fumées potentiellement toxiques lors de l'impression.
TPU : Connu pour sa flexibilité, le TPU est parfait pour des pièces nécessitant une certaine souplesse. Cependant, il peut être plus difficile à imprimer en raison de cette flexibilité.
PETG : Offre un bon équilibre entre résistance, durabilité et facilité d'impression. Il est également plus résistant aux UV et aux produits chimiques que le PLA.
En choisissant le matériau, il est essentiel de considérer l'application finale du modèle, la durabilité requise, ainsi que l'impact environnemental du filament. La prise de conscience écologique dans le choix des matériaux est un pas vers une impression 3D plus durable et responsable.
Post-Traitement et Améliorations Apportées

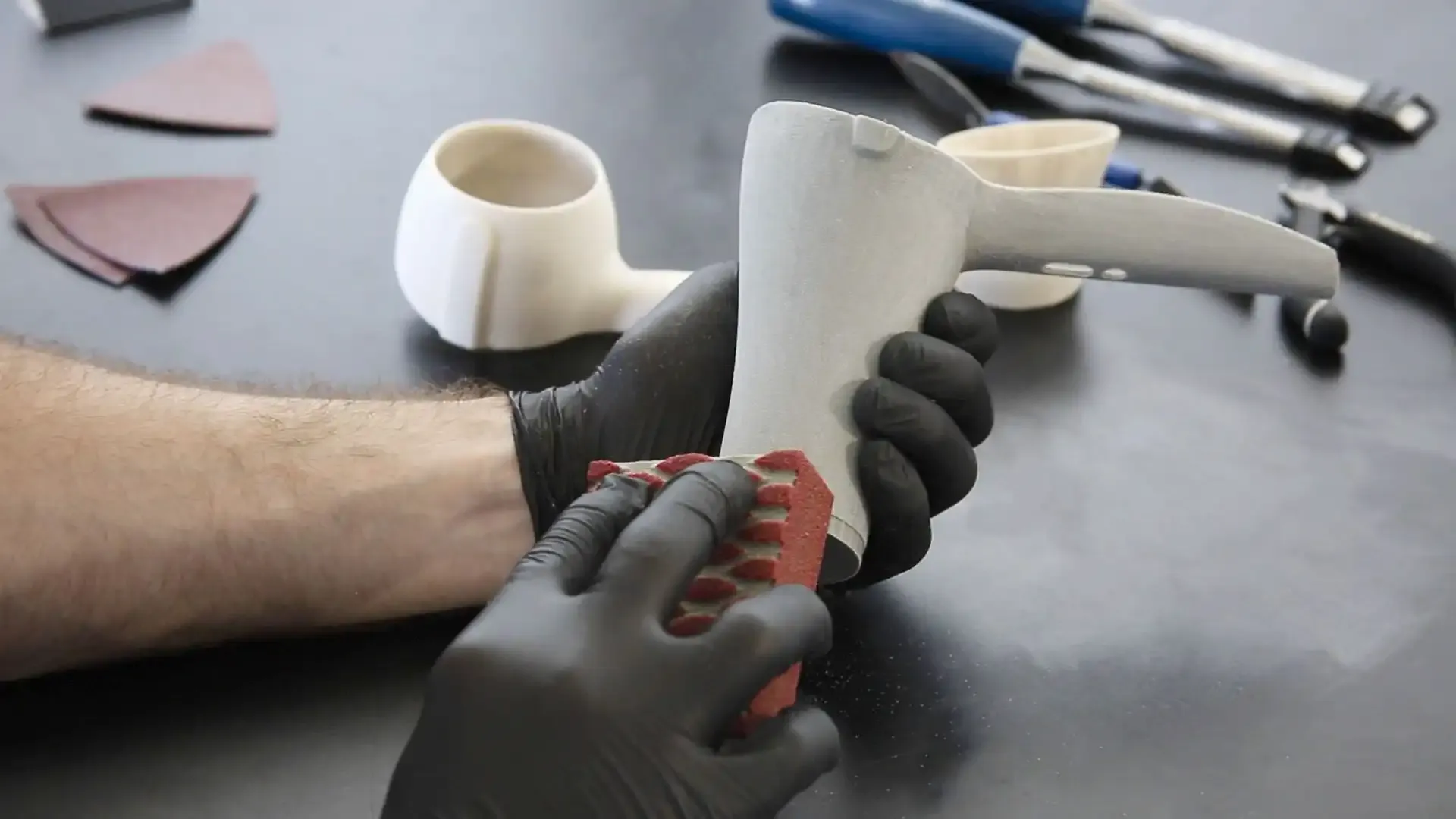

Après l'impression, un travail de post-traitement est souvent nécessaire pour retirer les supports d'impression et améliorer la qualité du modèle. Il est important de noter que l'impression 3D, bien que précise, peut nécessiter plusieurs tentatives pour obtenir un résultat satisfaisant en raison des limitations techniques actuelles. De plus, des techniques comme le ponçage, la peinture ou l'utilisation de produits de finition peuvent être appliquées pour améliorer l'aspect esthétique et la durabilité du modèle final.
Conseils et Astuces pour une Impression 3D Efficace avec Revit
L'impression 3D à partir de modèles Revit peut parfois être semée d'embûches. Voici quelques conseils pratiques pour surmonter les défis courants :

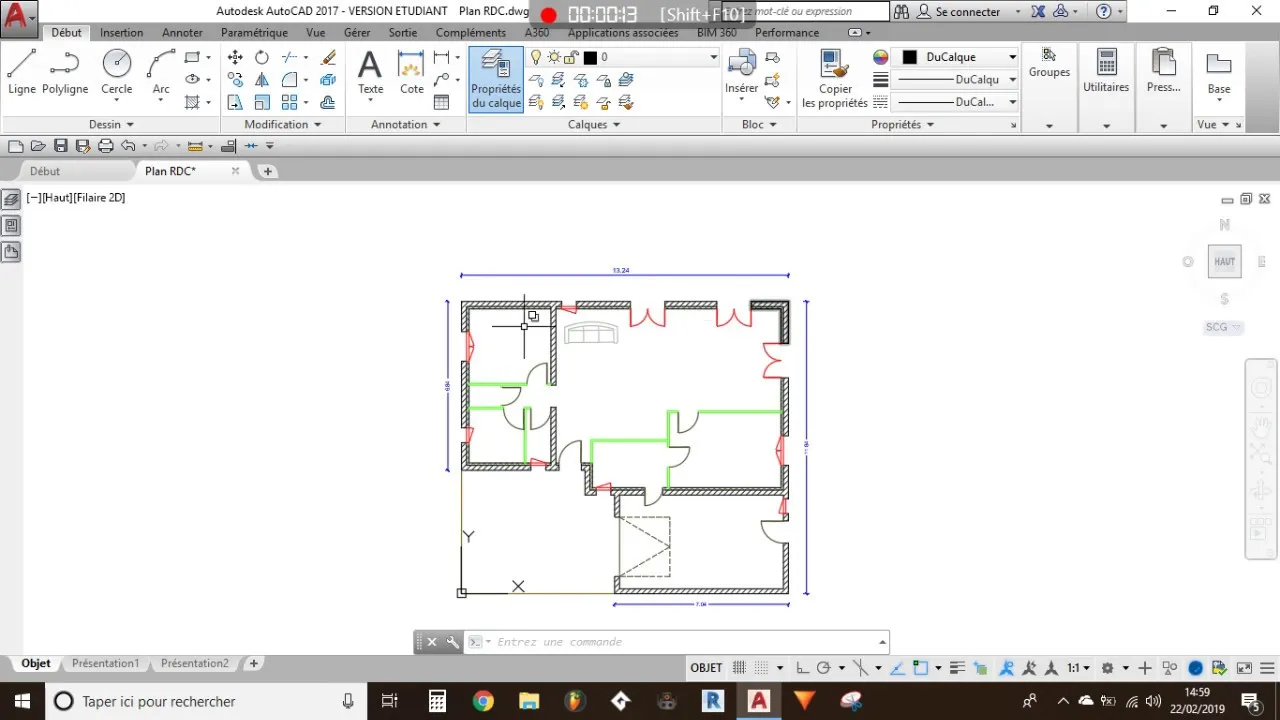

Gérer les Erreurs de Mise à l'Échelle
Lors de l'impression 3D à partir de Revit, il est essentiel de vérifier l'échelle du modèle. Assurez-vous que les paramètres d'échelle dans Revit correspondent à ceux de votre logiciel d'impression 3D. Une petite erreur de mise à l'échelle peut entraîner des incohérences importantes dans le modèle final.
Questions-Réponses Courantes
1. Comment résoudre les problèmes de détails fins dans les modèles Revit imprimés en 3D ?
Réponse : Pour améliorer la précision des détails fins, utilisez des paramètres de résolution plus élevés dans votre logiciel de découpage (slicer) et choisissez des filaments adaptés aux détails fins comme le PLA ou le PETG.
2. Que faire si mon modèle Revit est trop complexe pour l'impression 3D ?
Réponse : Simplifiez le modèle en Revit avant l'exportation. Éliminez les détails non essentiels et concentrez-vous sur les éléments clés. Utiliser des composants génériques pour les éléments complexes peut aussi aider.
3. Comment assurer que mon modèle Revit imprimé en 3D est stable et durable ?
Réponse : Augmentez l'épaisseur des parois et le pourcentage de remplissage dans vos paramètres d'impression. Cela renforcera la structure de votre modèle sans altérer son design extérieur.
Bataille de logiciels : Revit vs SketchUp

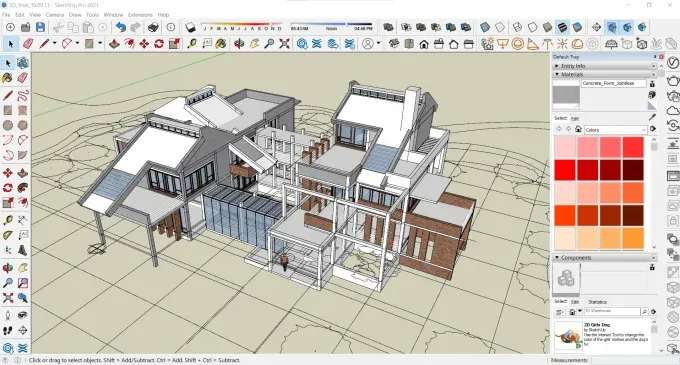

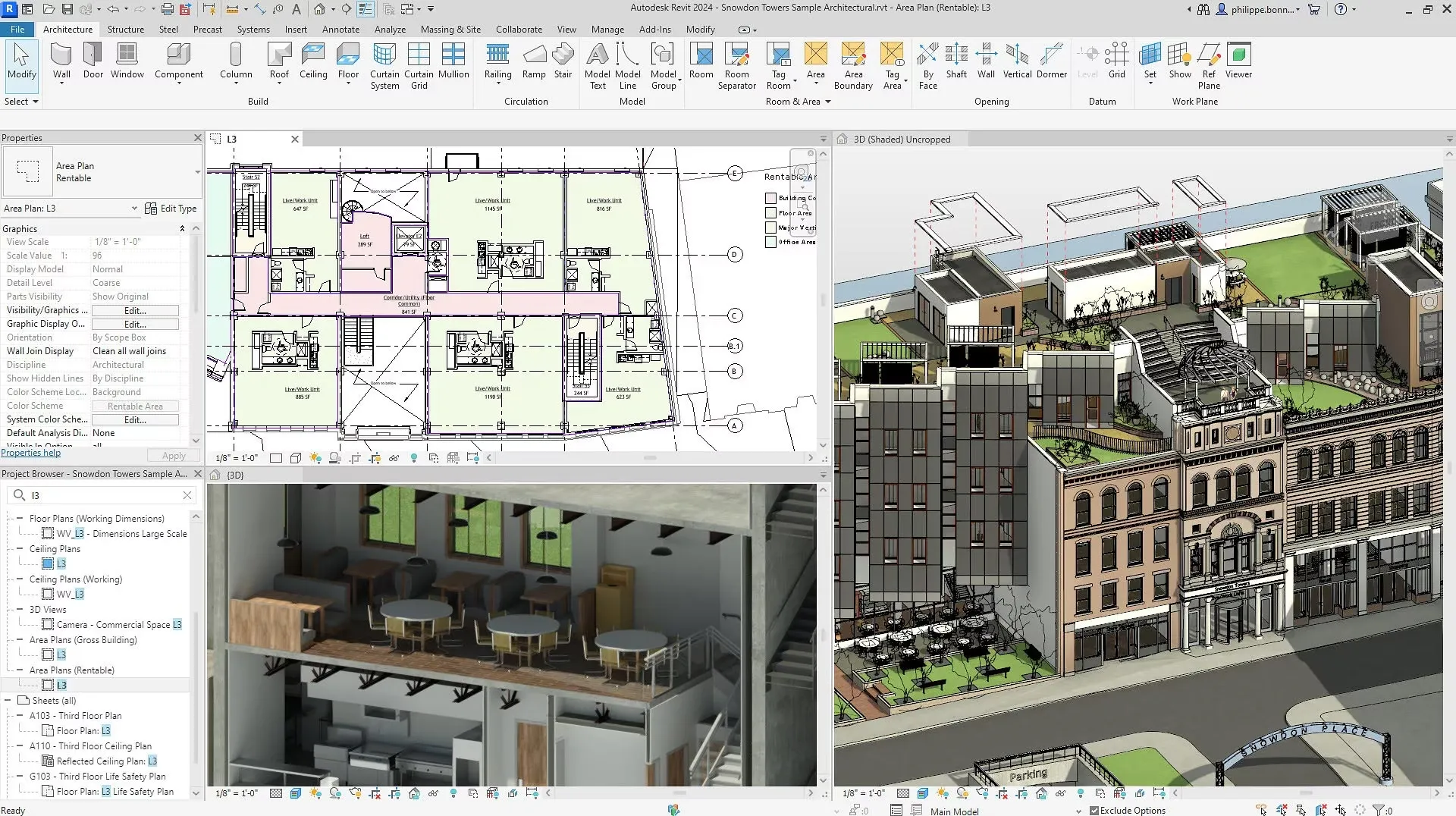

Revit et SketchUp, deux logiciels phares dans le domaine de l'architecture, offrent des capacités distinctes. Revit, un outil BIM (Modélisation des Informations du Bâtiment), est idéal pour des projets complexes, intégrant la planification, la conception, la construction et l'entretien. Il permet une visualisation réaliste et une gestion détaillée des informations de construction. SketchUp, un logiciel CAO (Conception Assistée par Ordinateur), excelle dans la visualisation 3D et la création de rendus photoréalistes, particulièrement adapté pour des projets moins techniques comme la décoration intérieure. Choisir entre les deux dépend de la complexité et du type de projet. Pour des conceptions plus techniques, Revit est recommandé, tandis que SketchUp convient mieux à des visualisations et rendus 3D simples. Il est à noter que de nombreux logiciels comme Grasshopper et ZBrush peuvent également enrichir le flux de travail de conception en offrant des fonctionnalités supplémentaires.

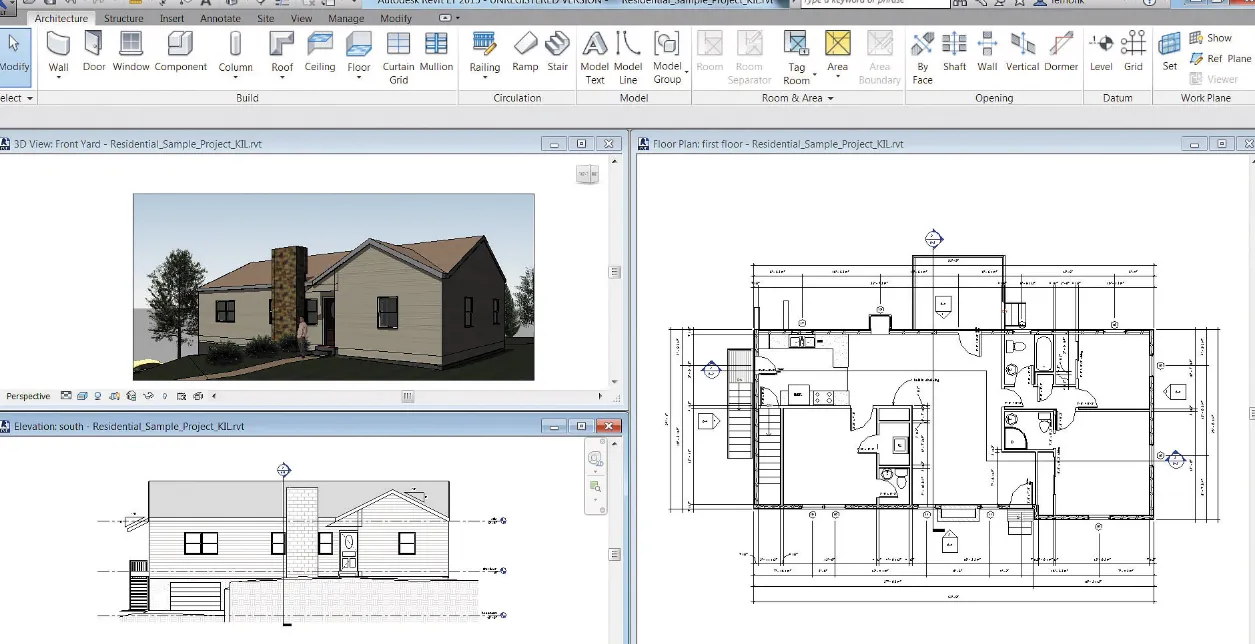

Autodesk Revit
SketchUp
En conclusion, l'impression 3D avec Revit transforme la manière dont les professionnels visualisent et présentent des projets dans l'architecture, l'ingénierie et la construction. Cette combinaison puissante permet une modélisation précise, une fabrication additive rapide et des améliorations considérables dans le processus de conception. Les utilisateurs doivent cependant être attentifs aux détails techniques comme la mise à l'échelle et le post-traitement pour garantir la qualité et la précision des modèles imprimés.
