6 Problèmes Courants en Impression 3D FDM : Solutions et Conseils
Dans le monde fascinant de l'impression 3D, rencontrer des problèmes techniques est courant. Cet article se concentre sur la résolution de six problèmes fréquents liés à l'impression 3D FDM, allant du filament non-extrudé au filament décapé. Chaque section détaille les causes, les solutions et les préventions pour ces problèmes courants, offrant ainsi un guide pratique pour les amateurs et professionnels de l'impression 3D.
1. Filament Non-Extrudé : Analyse et Solutions Détaillées
Problème d'Impression 3D
Vous lancez votre impression, mais vous constatez que aucun filament ne sort de la buse. Votre imprimante semble fonctionner normalement, mais le matériau n'est pas déposé sur le lit d'impression.
Causes Probables
Buse Obstruée : La buse d'impression peut être bloquée par des résidus de filament, empêchant l'extrusion.
Filament Épuisé ou Mal Chargé : Le filament peut être épuisé ou mal inséré dans l'extrudeuse, ce qui interrompt l'alimentation en matériau.
Mauvais Positionnement de la Buse : Si la buse est trop éloignée ou trop proche du lit d'impression, le filament ne peut pas être correctement extrudé.
Résolution de Problème d'Impression 3D - Filament Non-Extrudé
Vérifier le Filament :
Contrôle Visuel : Regardez si le rouleau de filament est presque vide.
Assurer le Chargement Correct : Vérifiez que le filament est bien engagé dans l'extrudeuse. Parfois, il peut être coincé ou tordu à l'entrée.
Nettoyer la Buse :
Utilisation d'une Aiguille : Insérez délicatement une aiguille fine dans la buse chauffée pour enlever les résidus.
Technique de l'Atomic Pull : Cette méthode implique l'insertion d'un filament propre à une température spécifique pour adhérer aux résidus, puis le retirer rapidement après refroidissement, emportant avec lui les débris.
Réajuster la Buse :
Mesurer la Distance : Utilisez une jauge d'épaisseur ou une feuille de papier pour régler la distance entre la buse et le lit.
Calibrage : Effectuez un calibrage de l'axe Z pour assurer une distance optimale, évitant ainsi le frottement contre le lit ou un écart trop important.
Comment éviter le problème ?
Quantité de Filament : Assurez-vous qu'il reste suffisamment de filament sur le rouleau.
État de la Buse : Vérifiez si la buse est propre et sans obstruction.
Positionnement de la Buse : Assurez-vous que la buse est correctement alignée par rapport au lit d'impression.
2. Buse Trop Proche du Lit d'Impression : Exploration et Solutions
Problème d'Impression 3D
Votre buse se trouve anormalement proche du lit d'impression, ce qui entrave la sortie correcte du filament, pouvant mener à un écrasement de la première couche ou même à une absence totale d'extrusion.
Causes Probables
Hauteur de la Buse Incorrecte : Une buse réglée trop bas empêche le filament de s'écouler librement.
Lit d'Impression Mal Nivelé : Un lit mal ajusté peut créer des zones où la buse est trop proche de la surface d'impression.
Résolution de Problème d'Impression 3D - Buse Trop Proche
Ajuster l'Offset de l'Axe Z :
Modification des Paramètres : Accédez aux réglages de votre imprimante 3d pour ajuster l'offset de l'axe Z, augmentant ainsi légèrement la distance entre la buse et le lit.
Test et Ajustement : Après modification, lancez une impression test pour vérifier que la distance est désormais appropriée.

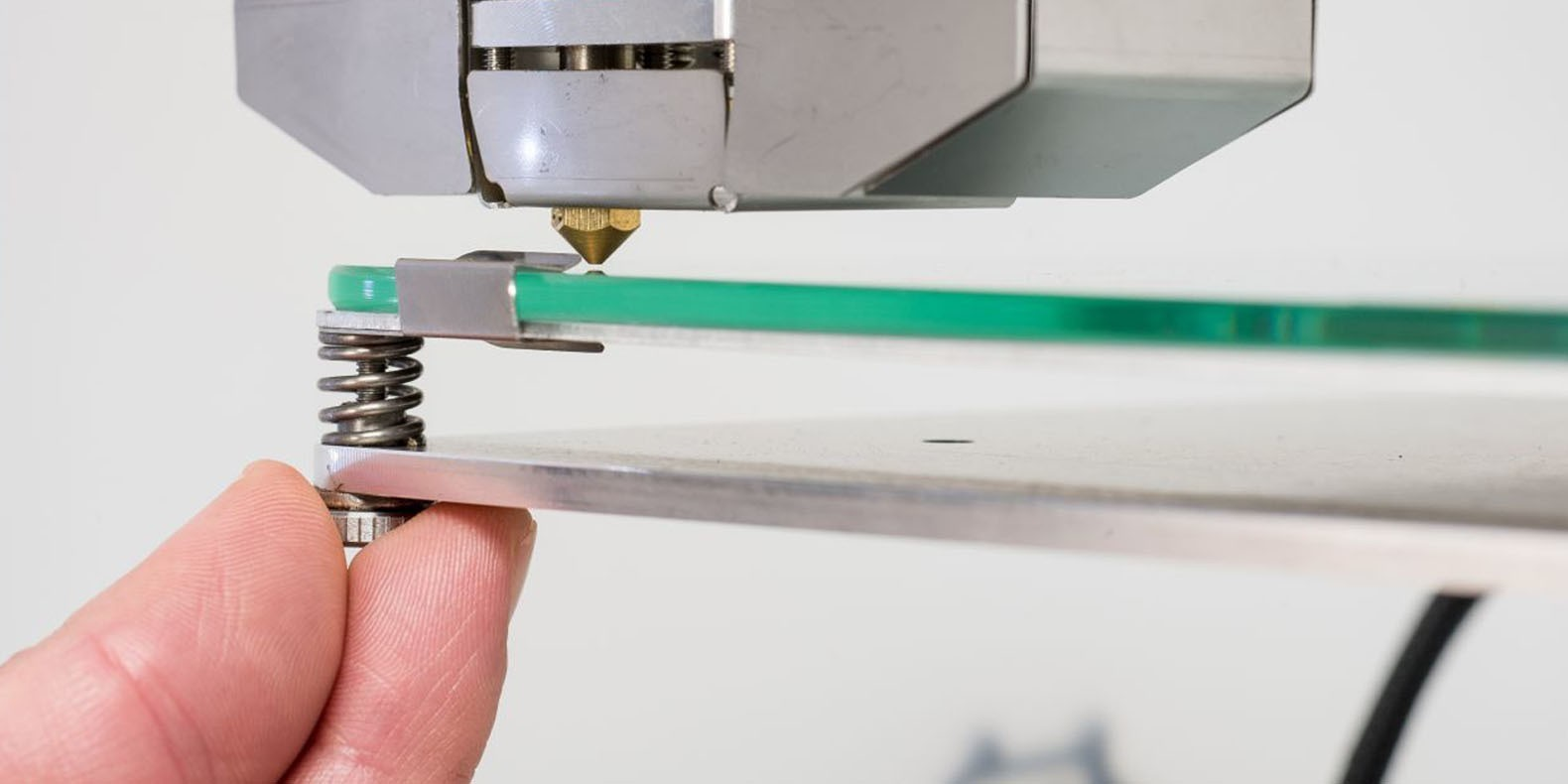

Niveler le Lit d'Impression :
Suivre les Instructions du Fabricant : Chaque imprimante 3D a sa propre méthode de nivellement. Référez-vous au manuel de votre modèle pour des instructions détaillées.
Utilisation d'Outils : Employez des outils tels que des jauges d'épaisseur ou des feuilles de papier pour mesurer la distance uniforme sur tout le lit d'impression.
Comment éviter le problème ?
Réglage Régulier de l'Axe Z : Faites des ajustements périodiques de l'axe Z pour maintenir une distance optimale.
Vérification Fréquente du Nivellement : Contrôlez régulièrement le nivellement de votre lit d'impression, surtout après avoir déplacé ou transporté votre imprimante.
Utilisation de Capteurs de Nivellement Automatiques : Si possible, équipez votre imprimante de capteurs qui ajustent automatiquement la hauteur de la buse.
Conseils Supplémentaires
Sensibilité à l'Usure : Les composants de votre imprimante peuvent s'user avec le temps, affectant le nivellement et la hauteur de la buse. Surveillez et remplacez les pièces usées au besoin.
Méfiez-vous des Modifications Extensives : Si vous apportez des modifications majeures à votre imprimante (comme l'installation d'un nouveau lit d'impression), reprenez le processus de nivellement depuis le début.
Documentation et Suivi : Gardez une trace de vos réglages pour pouvoir revenir facilement à une configuration qui a bien fonctionné dans le passé.
3. Buse Obstruée : Analyse et Solutions Approfondies
Problème d'Impression 3D
Vous constatez que rien ne sort de la buse lors de l'impression, même si le filament est correctement chargé dans l'extrudeuse. Cette situation peut arrêter l'impression ou produire des résultats incomplets.
Causes Probables
Résidus de Filament : Des morceaux de filament peuvent se coincer à l'intérieur de la buse, créant une obstruction.
Carbonisation du Filament : Des températures élevées ou des temps d'attente prolongés peuvent brûler le filament à l'intérieur de la buse, ce qui mène à un blocage.
Résolution de Problème d'Impression 3D - Buse Obstruée
Nettoyage Mécanique :
Utilisation d'une Aiguille : Insérez une aiguille fine dans la buse chauffée pour enlever les résidus. Il est important de le faire lorsque la buse est à une température suffisante pour ramollir le filament.
Méthode de Poussée : Parfois, pousser un nouveau filament peut aider à déloger l'obstruction.
Démontage et Nettoyage :
Démontez l'Extrémité Chaude : Si le nettoyage mécanique ne suffit pas, démontez la partie chauffante de l'extrudeuse pour un accès direct à l'intérieur de la buse.
Nettoyage Chimique : Utilisez des solvants appropriés ou des méthodes de trempage recommandées par le fabricant pour dissoudre les résidus.
Comment éviter le problème ?
Maintenance Régulière : Nettoyez régulièrement la buse pour prévenir l'accumulation de résidus.
Surveillance de la Température : Évitez de laisser la buse chaude sans extrusion pendant de longues périodes pour prévenir la carbonisation du filament.
Utilisation de Filaments de Qualité : Certains filaments de mauvaise qualité peuvent se dégrader plus rapidement et causer des obstructions.
Conseils Additionnels
Stockage Approprié du Filament : Conservez votre filament dans un environnement sec pour éviter l'absorption d'humidité, qui peut entraîner des problèmes d'extrusion et des blocages.
Surveillance des Changements de Filament : Faites attention lors du changement de filaments, surtout si vous passez d'un type de matériau à un autre, car différents matériaux peuvent avoir des points de fusion variés.
Documentation des Problèmes et Solutions : Notez les incidents d'obstruction et les méthodes de résolution efficaces pour référence future et amélioration continue.

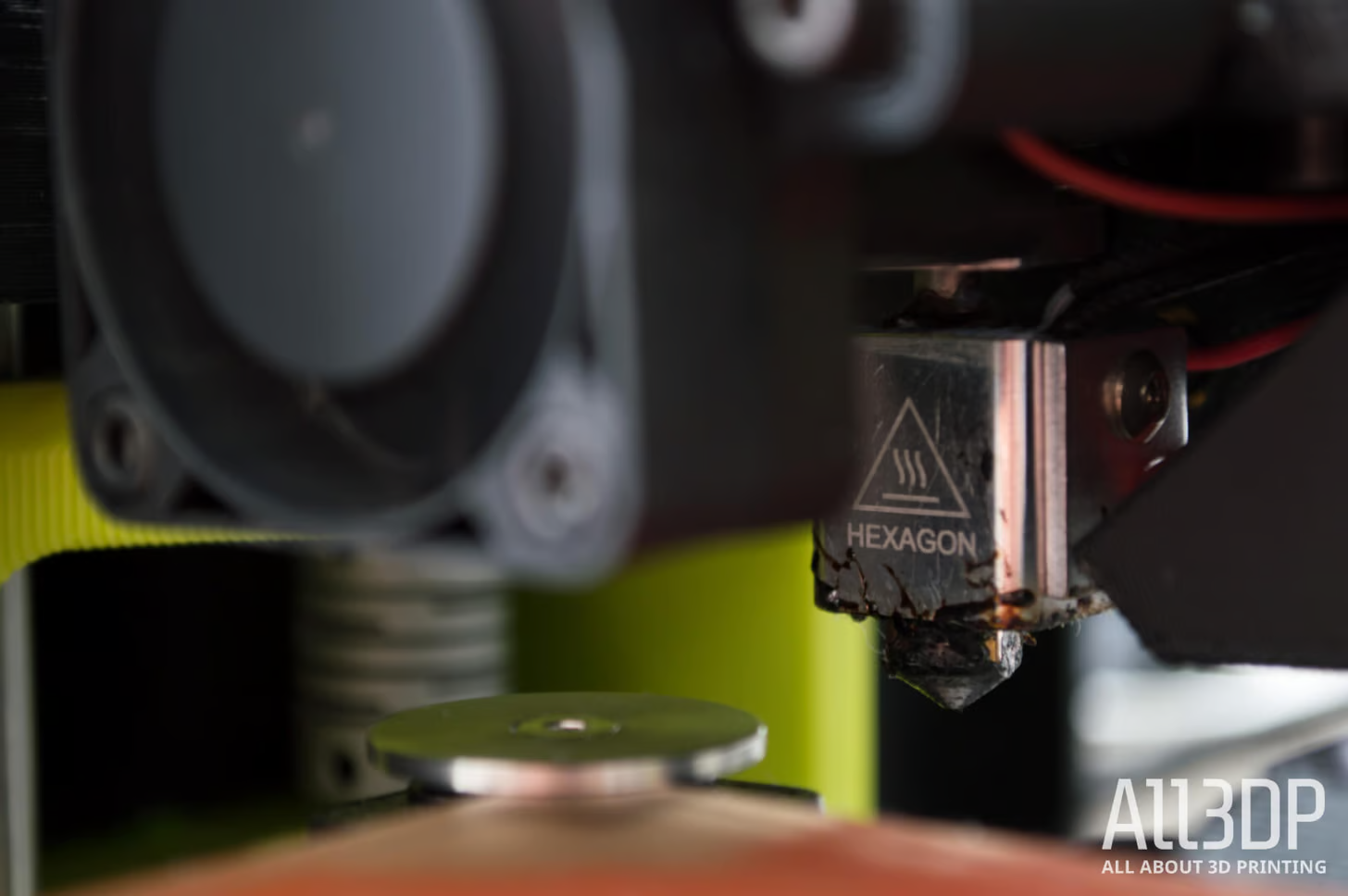

4. Tête d'Impression Manque le Lit : Exploration et Solutions
Problème d'Impression 3D
Lors de l'impression, vous remarquez que la tête d'impression ne touche pas le lit d'impression ou se déplace hors de la zone prévue, rendant l'impression impossible ou incorrecte.
Causes Probables
Mauvais Réglage de l'Imprimante : La configuration de l'imprimante pourrait ne pas correspondre aux dimensions réelles ou spécifiques du modèle utilisé.
Problème avec les Butées Fin de Course : Les interrupteurs ou capteurs qui indiquent la position de la tête d'impression pourraient être défectueux ou mal configurés.
Résolution de Problème d'Impression 3D - Tête d'Impression Manque le Lit
Vérifier les Réglages du Slicer :
Sélection du Bon Modèle d'Imprimante : Assurez-vous que le modèle d'imprimante sélectionné dans le logiciel slicer correspond à votre imprimante.
Vérification des Dimensions de l'Impression : Contrôlez les paramètres de dimension pour vous assurer qu'ils sont adaptés à la capacité de votre imprimante.
Mise à Jour du Firmware :
Vérification des Mises à Jour : Consultez le site web du fabricant pour les dernières versions du firmware et suivez les instructions pour la mise à jour.
Réglages Post-Mise à Jour : Après la mise à jour, reconfigurez les paramètres si nécessaire.
Contrôler les Butées Fin de Course :
Examen Visuel et Test : Vérifiez que les butées ne sont pas endommagées et qu'elles sont correctement positionnées.
Réglage ou Remplacement : Ajustez les butées si elles sont mal alignées ou remplacez-les si elles sont défectueuses.
Comment éviter le problème ?
Maintenance Régulière des Réglages du Slicer : Vérifiez régulièrement que les paramètres du slicer sont bien adaptés à votre modèle d'imprimante.
Mises à Jour Régulières du Firmware : Restez informé des dernières mises à jour pour éviter les problèmes de compatibilité ou de performance.
Inspection des Butées Fin de Course : Effectuez des contrôles périodiques pour vous assurer que les butées fonctionnent correctement.
Conseils Additionnels
Calibrage Régulier : Calibrez votre imprimante fréquemment, surtout après des mises à jour majeures ou des modifications matérielles.
Documentation des Problèmes et Solutions : Tenez un journal des problèmes rencontrés et des solutions apportées pour un diagnostic plus rapide à l'avenir.
Connaissance du Matériel : Familiarisez-vous avec les composants mécaniques et électroniques de votre imprimante pour mieux comprendre et résoudre les problèmes.
5. Filament Cassé : Analyse et Solutions
Problème d'Impression 3D
L'imprimante semble charger le filament correctement, mais aucune matière n'est extrudée lors de l'impression. Cela peut mener à une impression incomplète ou à un échec total.
Causes Probables
Cassure du Filament à l'Intérieur : Le filament peut se briser à l'intérieur du mécanisme d'extrusion, souvent à un point invisible de l'extérieur.
Tension Excessive de l'Idler : Une tension trop forte sur le filament par le mécanisme d'entraînement (idler) peut causer sa rupture.
Résolution de Problème d'Impression 3D - Filament Cassé
Remplacement du Filament :
Retrait du Filament Endommagé : Enlevez délicatement le morceau de filament cassé de l'extrudeuse. Si nécessaire, chauffez la buse pour faciliter son extraction.
Chargement d'un Nouveau Filament : Insérez un nouveau filament, en veillant à ce qu'il soit correctement guidé à travers le mécanisme d'extrusion jusqu'à la buse.
Ajustement de la Tension de l'Idler :
Vérification de la Tension : Examinez la tension exercée sur le filament par l'idler. Elle ne doit ni être trop lâche (causant le glissement du filament) ni trop serrée (risquant de casser le filament).
Réglage de la Tension : Ajustez la tension pour qu'elle soit suffisante pour entraîner le filament, mais pas au point de le comprimer excessivement.
Comment éviter le problème ?
Surveillance de l'État du Filament : Inspectez régulièrement le filament pour détecter les signes de fragilité ou d'usure.
Réglage Adéquat de la Tension : Vérifiez périodiquement la tension de l'idler et ajustez-la si nécessaire.
Choix du Filament : Utilisez des filaments de bonne qualité pour réduire le risque de casse.
6. Filament Décapé : Exploration et Solutions
Problème d'Impression 3D
Vous remarquez que le filament ne s'extrude pas correctement ou par intermittence. Ceci est souvent dû à un problème d'adhérence du filament dans l'extrudeuse, où le filament est usé ou "décapé" par les composants mécaniques de l'extrudeuse.
Causes Probables
Usure par la Roue Dentée : La roue dentée qui entraîne le filament peut l'abîmer, le rendant incapable d'avancer correctement.
Tension Incorrecte de l'Idler : Une tension trop forte ou trop faible peut entraîner une usure inégale du filament.
Résolution de Problème d'Impression 3D - Filament Décapé
Ajuster la Tension de l'Idler :
Réglage Optimal : Ajustez la tension de l'idler pour qu'elle soit suffisamment forte pour entraîner le filament sans le comprimer excessivement.
Équilibre : Trouvez un équilibre entre une traction efficace et la prévention de l'usure du filament.
Nettoyage de l'Extrudeuse :
Élimination des Résidus : Nettoyez régulièrement la roue dentée et les autres composants de l'extrudeuse pour éviter l'accumulation de résidus qui pourraient affecter la traction sur le filament.
Maintenance Régulière : Intégrez ce nettoyage dans votre routine de maintenance pour maintenir une performance constante.
Contrôle de la Température de la Buse :
Température Appropriée : Assurez-vous que la température de la buse est adaptée au type de filament utilisé. Une température incorrecte peut affecter la fluidité du filament.
Ajustements : Faites des ajustements mineurs en fonction des observations de performance d'extrusion.
Comment éviter le problème ?
Surveillance de la Tension de l'Idler : Vérifiez régulièrement et ajustez la tension pour éviter une usure prématurée du filament.
Propreté de l'Extrudeuse : Nettoyez l'extrudeuse après chaque impression importante ou après l'utilisation de filaments susceptibles de laisser des résidus.
Gestion de la Température de la Buse : Surveillez et ajustez la température de la buse en fonction des différents matériaux pour garantir une extrusion optimale.
L'impression 3D FDM peut parfois sembler complexe en raison de ses défis techniques. Cependant, en comprenant les problèmes communs tels que les buses obstruées, les filaments cassés ou décapés, et en appliquant les solutions et préventions appropriées, il est possible de surmonter efficacement ces obstacles. Une maintenance régulière, une attention particulière aux réglages de l'imprimante et un choix judicieux des matériaux sont essentiels pour garantir des impressions 3D réussies. Avec ces connaissances et conseils, les utilisateurs peuvent améliorer la qualité de leurs impressions et profiter pleinement des possibilités offertes par cette technologie révolutionnaire.
