Gravure sur verre : comment faire de la gravure laser CNC sur du verre ?

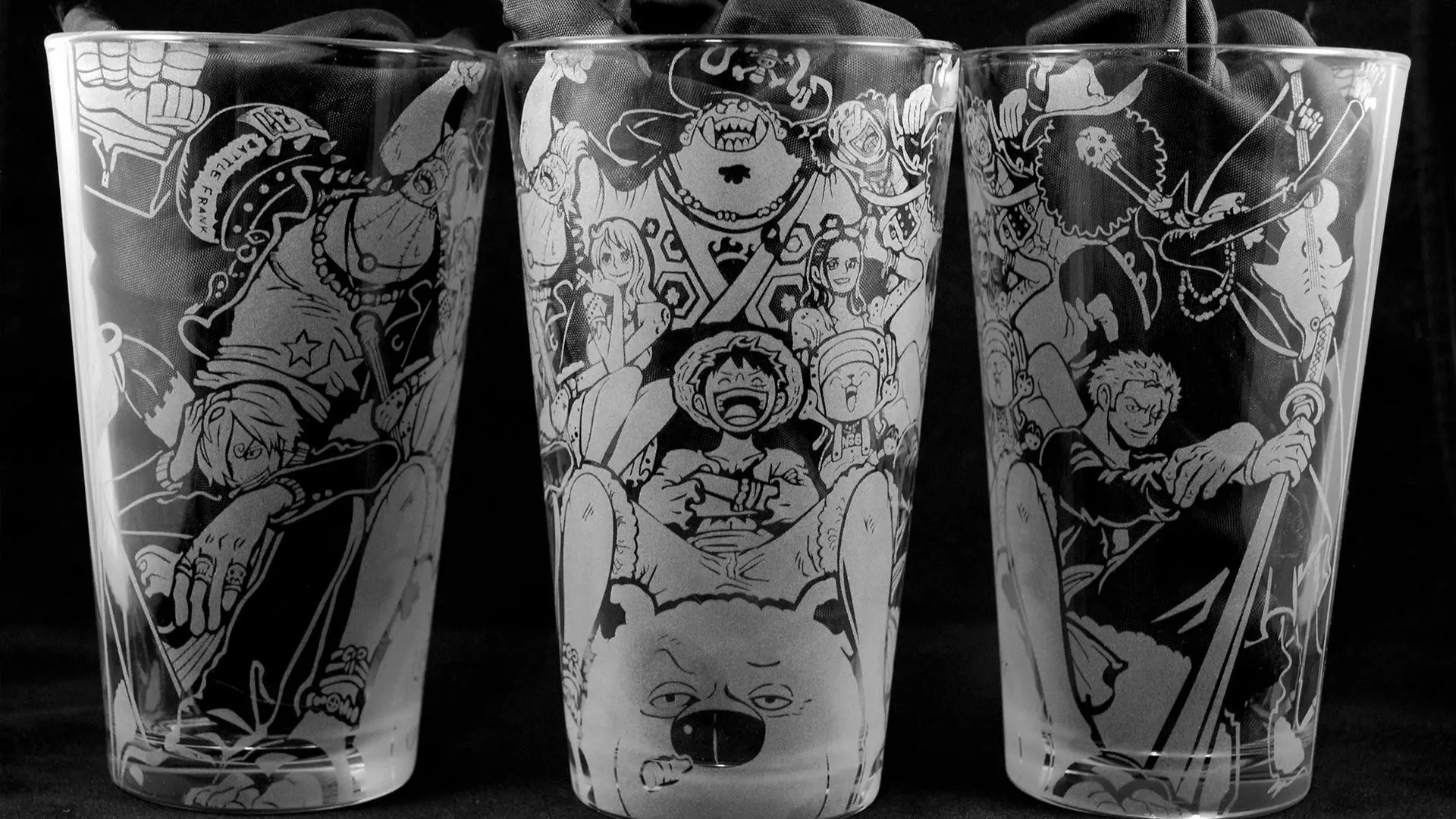

La gravure laser CNC sur verre est une technique moderne et précise qui utilise un faisceau laser pour graver des motifs, des textes ou des images sur des surfaces en verre. Cette méthode permet d'obtenir des résultats détaillés et uniformes, ce qui en fait une option populaire pour diverses applications, allant des objets décoratifs aux pièces industrielles.
1. Qu'est-ce que la gravure laser CNC sur verre ?
La gravure laser CNC (Computer Numerical Control) sur verre est une technique de gravure qui utilise un faisceau laser contrôlé par ordinateur pour inscrire des motifs, des textes ou des images sur des surfaces en verre. Cette technologie combine la puissance du laser et la précision du contrôle numérique pour offrir des résultats d'une qualité exceptionnelle.
Historiquement, la gravure sur verre remonte à des siècles avec des méthodes manuelles comme le sablage et l'utilisation d'acides. Cependant, l'introduction de la technologie laser dans les années 1960 a révolutionné ce domaine. Les premières machines laser étaient grandes et coûteuses, mais les avancées technologiques ont conduit à la miniaturisation et à la réduction des coûts, jusqu’au point où tout le monde peut avoir une machine CNC pour faire de la gravure laser à domicile. C’est avec l'avènement des systèmes CNC dans les années 1980 qu’il est devenu possible de contrôler le faisceau laser avec une précision élevée.
Aujourd'hui, les machines de gravure laser CNC sont largement utilisées dans divers secteurs, avec divers matériaux (comme le bois, le métal, le verre, le cuir …) , ce qui offre une flexibilité et une efficacité accrues par rapport aux méthodes traditionnelles, qui n’offraient pas un rapport qualité/coût élevé.
2. Comment fonctionne la gravure laser CNC sur verre ?

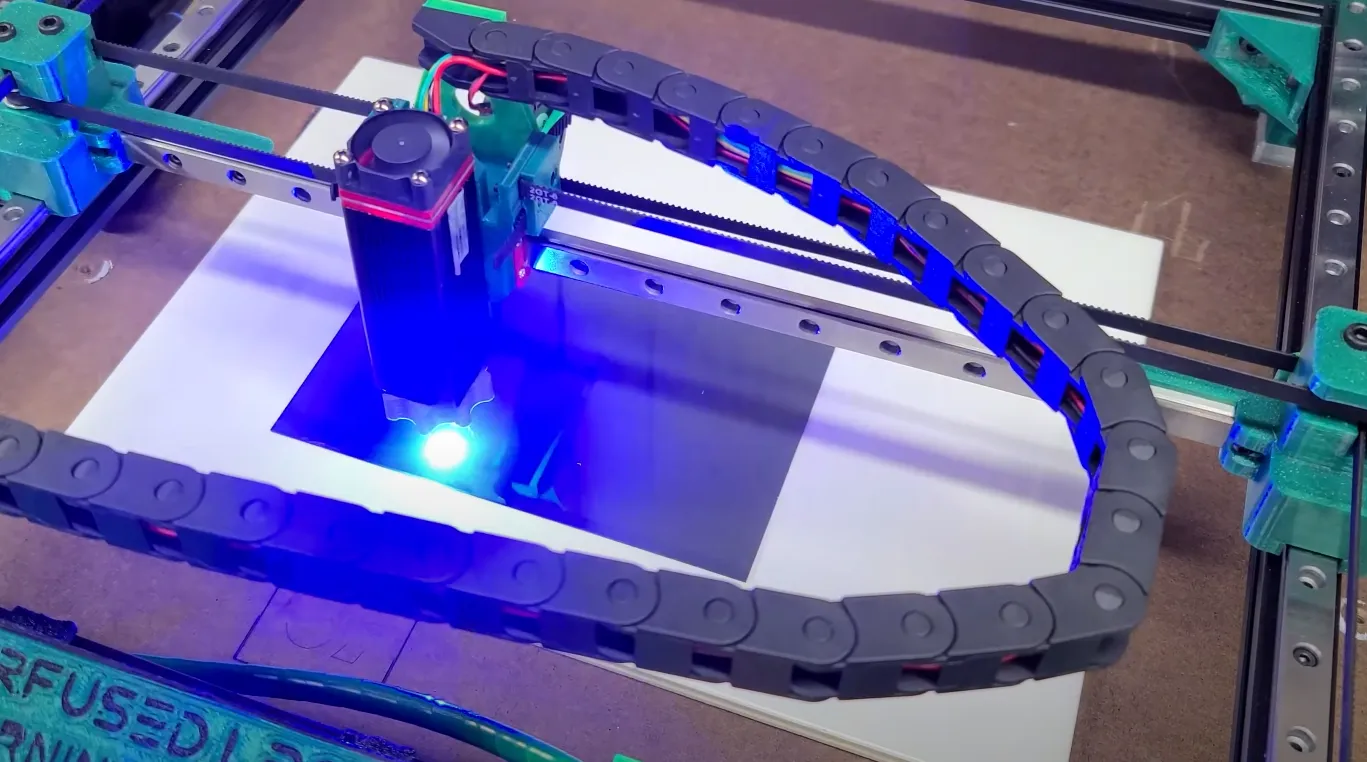

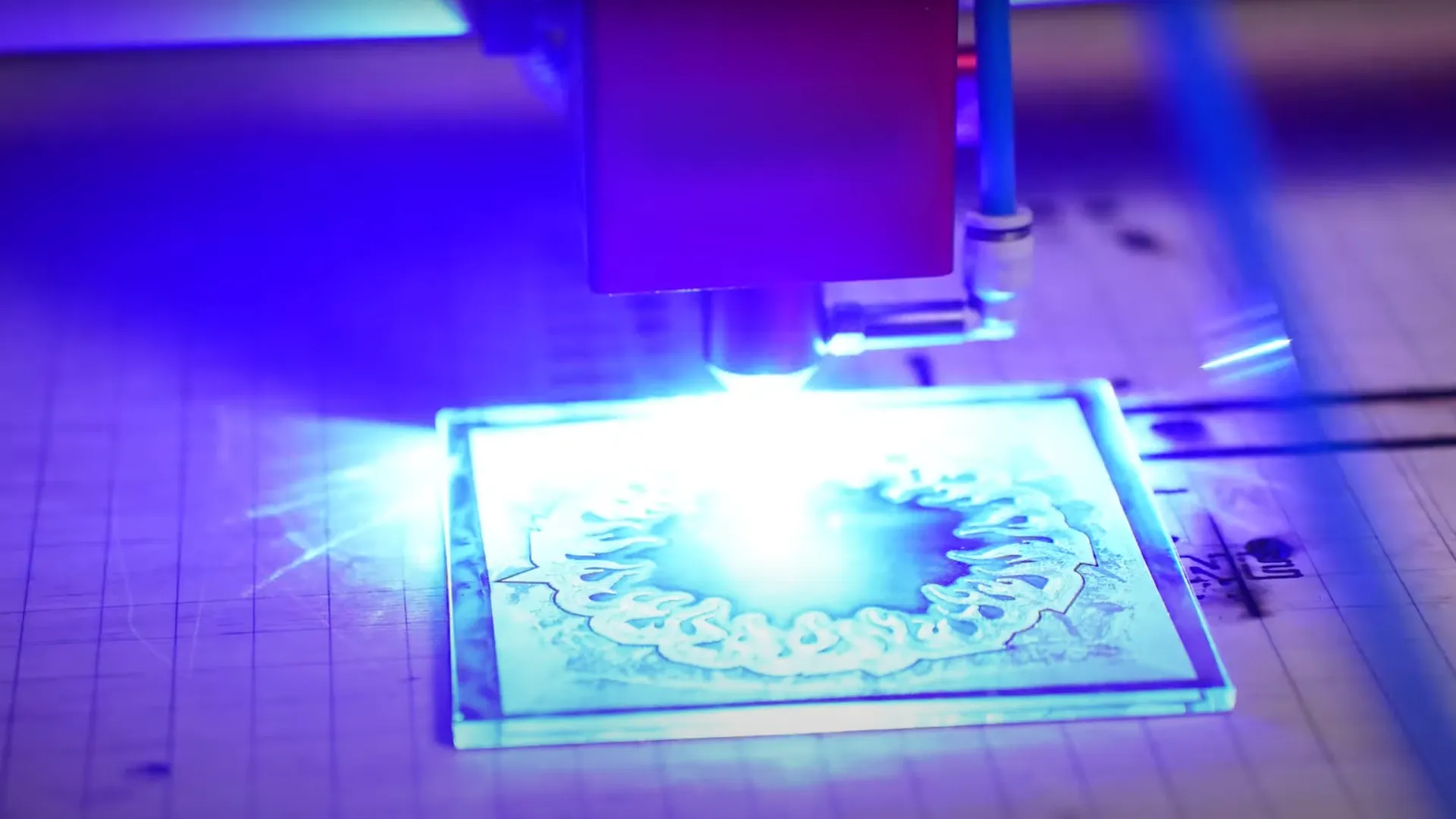

La gravure laser CNC sur verre repose sur l'utilisation d'un faisceau laser focalisé pour enlever de petites quantités de matière de la surface du verre, qui va créer des motifs, des textes ou des images gravées. Le processus est contrôlé par un ordinateur qui utilise des logiciels de conception assistée par ordinateur (CAO) pour diriger le faisceau laser avec une grande précision.
Le laser chauffe ensuite le verre à des températures extrêmement élevées, provoquant des micro-éclats ou une vaporisation localisée de la surface, ce qui permet de créer des gravures détaillées et nettes.
Elle se passe en plusieurs étapes :
Etape 1 : Préparation du fichier CAO

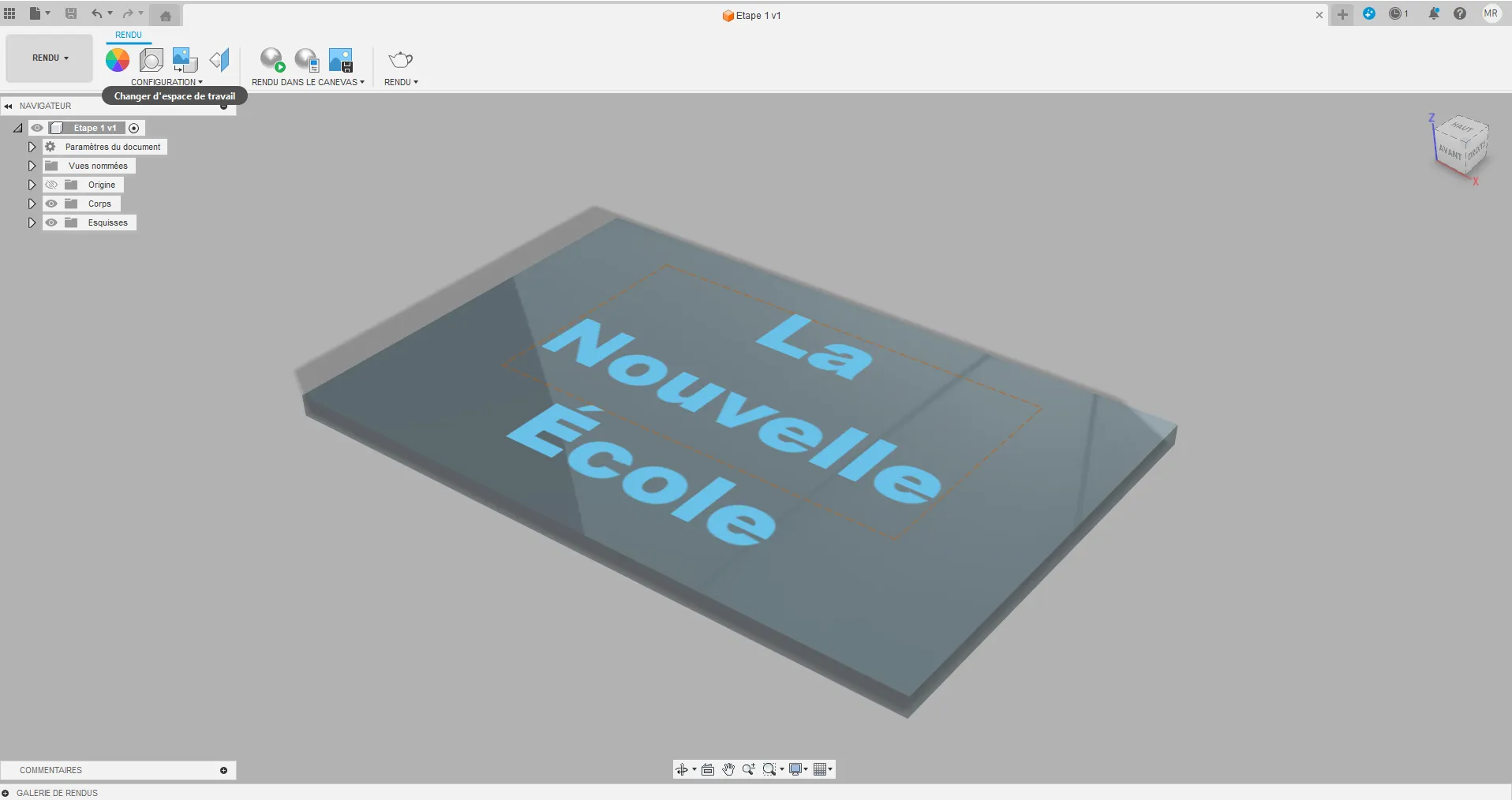

Création du design : Avec un logiciel de conception assistée par ordinateur (CAO) comme Fusion 360, Adobe Illustrator, CorelDRAW, ou AutoCAD, il faut créer votre motif, texte ou image à graver. Assurez-vous que votre design est en haute résolution pour obtenir des détails fins.

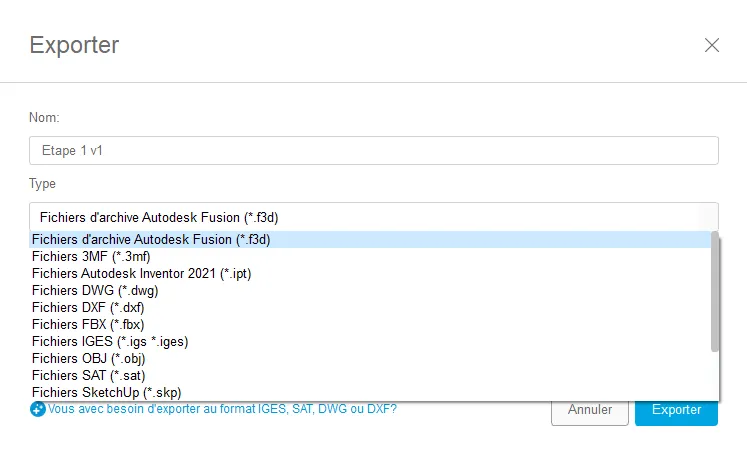

Conversion du fichier : Sauvegardez ou exportez votre design dans un format compatible avec votre machine CNC, comme .dxf, .svg, ou .ai.
N’oubliez pas d’ajuster le design pour s'assurer qu'il est adapté à la gravure sur verre. Vérifiez les lignes fines et les détails pour éviter les erreurs lors de la gravure.
Etape 2 : Paramétrage de la machine CNC
Chargez le fichier exporté depuis le logiciel CAO dans le logiciel de la machine CNC.
Configurez les paramètres de gravure tels que la puissance du laser, la vitesse de gravure, la fréquence, et la résolution (DPI). Ces paramètres peuvent varier en fonction du type de verre et de la complexité du design.
Positionnez virtuellement le design sur la zone de travail pour s'assurer qu'il est correctement aligné et centré.
Etape 3 : Préparation du verre
Nettoyez soigneusement la surface du verre avec un nettoyant spécifique pour éliminer la poussière, les empreintes digitales et autres contaminants qui pourraient affecter la qualité de la gravure.
Placez le verre sur la table de travail de la machine. Utilisez des supports ou des gabarits pour maintenir le verre en place et éviter tout mouvement pendant la gravure.
Si nécessaire, appliquez une solution de marquage comme le Cermark pour améliorer la qualité de la gravure et obtenir un contraste plus élevé.
Etape 4 : Processus de gravure
Utilisez la fonction de prévisualisation de la machine pour vérifier le positionnement du design et apporter des ajustements si nécessaire.
Démarrez la machine et surveillez le processus de gravure. Assurez-vous que la ventilation est activée pour éliminer les fumées et les particules générées.
Pendant la gravure, observez le résultat pour détecter toute anomalie ou erreur et arrêtez la machine si des ajustements sont nécessaires.
Etape 5 : Finition et entretien de la gravure
Une fois la gravure terminée, nettoyez à nouveau le verre pour enlever tout résidu ou débris de gravure. Utilisez un nettoyant pour verre et un chiffon doux.
Inspectez la gravure pour vous assurer qu'elle est conforme aux attentes et qu'il n'y a pas de défauts ou d'imperfections.
Après chaque utilisation, nettoyez la machine laser CNC, en particulier les lentilles et les miroirs, pour garantir des performances optimales. Vérifiez et remplacez les filtres de ventilation si nécessaire.
Si vous ne prévoyez pas d'utiliser immédiatement le verre gravé, stockez-le dans un endroit sûr et propre pour éviter les dommages.

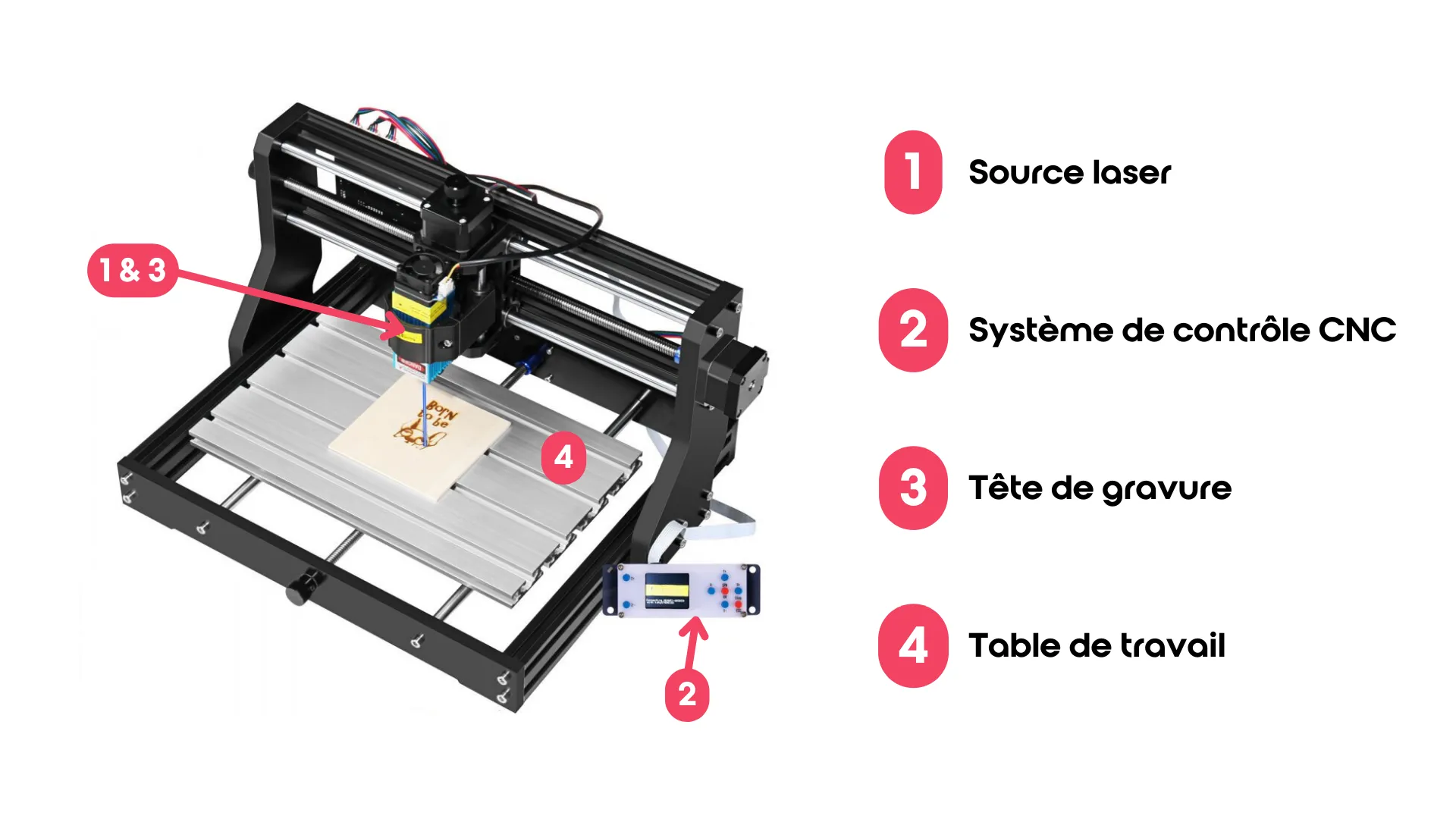

Les composants principaux d'une machine de gravure laser CNC
Source laser : Génère le faisceau laser utilisé pour la gravure. Les types courants de lasers utilisés incluent les lasers CO2 et les lasers à fibre.
Système de contrôle CNC : Un ordinateur et un logiciel de CAO/CAM (Conception et Fabrication Assistées par Ordinateur) qui contrôlent les mouvements du faisceau laser en fonction du design chargé dans le logiciel.
Tête de gravure : Composée de miroirs et de lentilles qui dirigent et focalisent le faisceau laser sur la surface du verre.
Table de travail : Surface sur laquelle le verre est placé pour la gravure. Elle peut être fixe ou motorisée pour permettre des mouvements précis du matériau.
Système de refroidissement : Maintient la température de la source laser et des composants critiques pour éviter la surchauffe.
Système d'extraction : Élimine les débris et les fumées générés lors de la gravure pour assurer un environnement de travail propre et sûr.
3. Quels sont les avantages de la gravure laser CNC sur verre ?
Elle offre une précision élevée avec des détails fins
L'un des principaux avantages de la gravure laser CNC sur verre est sa capacité à produire des gravures extrêmement précises et détaillées. Le faisceau laser, contrôlé par un système informatique, peut créer des motifs complexes avec une grande exactitude. Cette précision permet de graver des images haute résolution, des textes fins et des motifs élaborés qui seraient difficiles, voire impossibles, à réaliser avec des méthodes de gravure traditionnelles.
Elle est rapide et efficace
La gravure laser CNC est également connue pour sa rapidité et son efficacité. Comparée aux méthodes manuelles ou mécaniques, la gravure laser peut être réalisée beaucoup plus rapidement, réduisant ainsi le temps de production. De plus, les machines laser CNC sont capables de graver des motifs complexes en une seule passe, ce qui accroît l'efficacité globale du processus. Cela permet de répondre rapidement à des demandes de production importantes sans compromettre la qualité.
Elle offre des possibilités de personnalisation
La gravure laser CNC offre une flexibilité exceptionnelle en termes de personnalisation. Les utilisateurs peuvent facilement créer des designs uniques et sur mesure en utilisant des logiciels de conception assistée par ordinateur (CAO). Que ce soit pour des cadeaux personnalisés, des objets décoratifs ou des pièces industrielles, la technologie laser CNC permet de graver des motifs spécifiques selon les préférences individuelles. Cette capacité de personnalisation est un atout majeur pour les entreprises cherchant à offrir des produits distinctifs et personnalisés à leurs clients.
Les gravures sont durables
Les gravures réalisées avec des machines laser CNC sont extrêmement durables et résistantes. Contrairement à certaines méthodes de marquage qui peuvent s'estomper ou s'user avec le temps, les gravures laser sur verre sont permanentes et résistent aux rayures et à l'usure. Cette durabilité garantit que les motifs gravés restent intacts et visibles pendant de nombreuses années, même dans des conditions d'utilisation intense ou en environnement difficile.
4. Comment choisir le bon équipement pour la gravure laser CNC sur verre ?
Il faut considérer les critères suivants :
Puissance du laser : La puissance du laser est un critère essentiel. Pour la gravure sur verre, une puissance d'environ 40 à 60 watts est souvent recommandée. Les lasers de plus haute puissance peuvent graver plus rapidement et avec plus de précision.
Taille de la table de travail : La dimension de la table de travail détermine la taille maximale du verre que vous pouvez graver. Choisissez une machine avec une table adaptée à vos besoins, qu'il s'agisse de petits objets ou de grandes plaques de verre.
Résolution de gravure : Une résolution élevée permet de réaliser des gravures plus détaillées. Recherchez des machines offrant une haute résolution (mesurée en DPI ).
Système de refroidissement : Les lasers génèrent de la chaleur, il est donc important que la machine dispose d'un système de refroidissement efficace pour éviter la surchauffe.
Compatibilité logicielle : Assurez-vous que la machine est compatible avec les logiciels de conception que vous utilisez. La plupart des machines acceptent des formats de fichiers standard comme .dxf, .ai, et .svg.
Prix et budget : Évaluez votre budget et comparez les options disponibles dans cette gamme de prix. N'oubliez pas de prendre en compte les coûts supplémentaires liés aux accessoires et aux consommables.

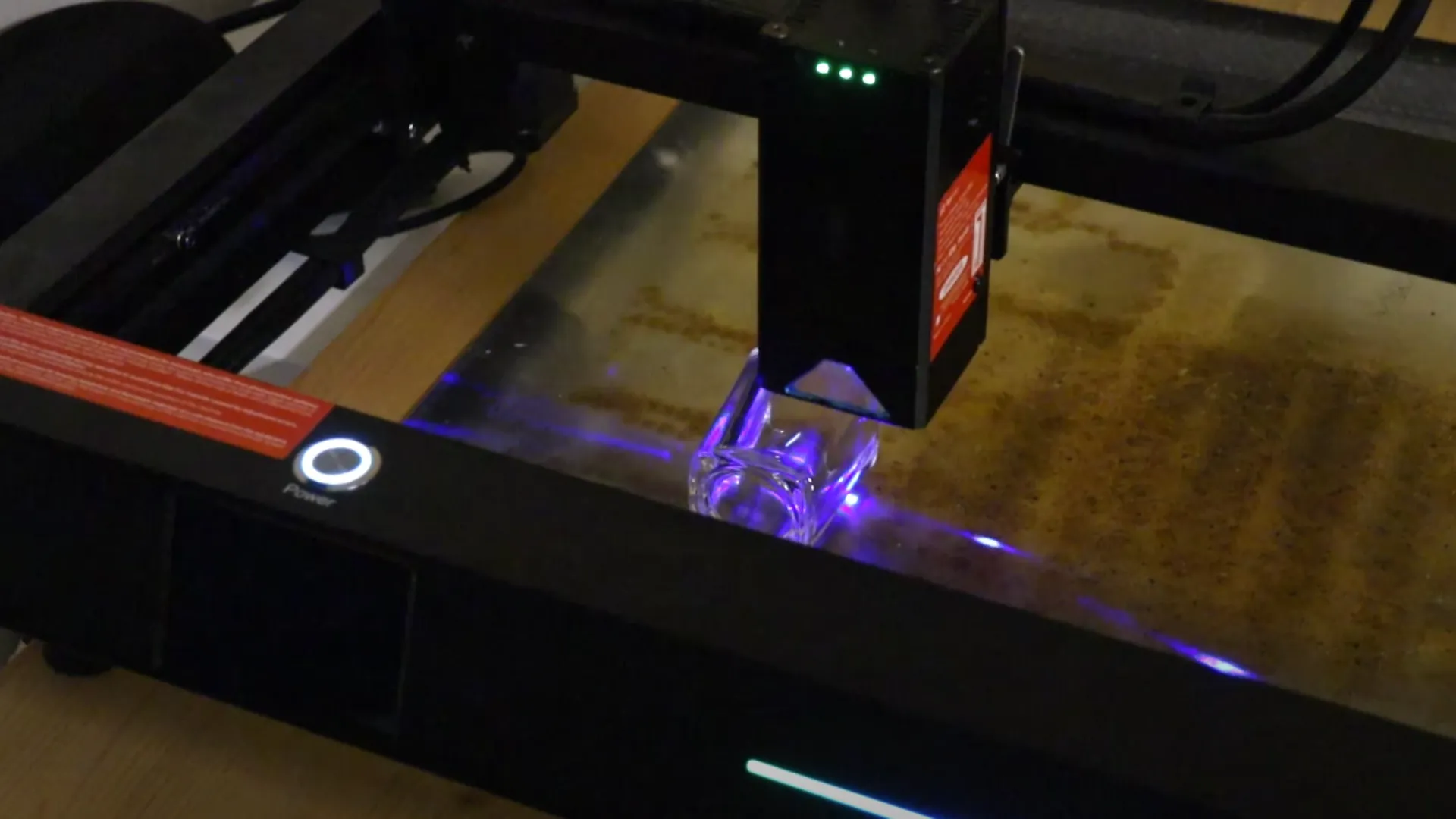

Gravure de verre arrondi avec une machine CNC ?
Graver du verre arrondi avec une machine CNC au laser n'est pas possible avec toutes les machines CNC. Voici ce qu'il faut savoir :
Les machines CNC équipées d'un axe rotatif ou pouvant être modifiées pour inclure un dispositif rotatif sont capables de graver des objets cylindriques ou arrondis, comme des verres, des bouteilles ou des tasses. Les machines à table plate standard ne sont généralement pas conçues pour graver des surfaces courbes ou arrondies. Pour graver du verre arrondi, il est souvent nécessaire d'ajouter un mandrin rotatif à la machine. Ce dispositif permet de faire tourner le verre autour de son axe longitudinal, alignant ainsi la surface courbe avec le faisceau laser. Des supports spéciaux peuvent également être requis pour maintenir le verre en place sans risquer de le casser ou de le déplacer pendant la gravure.
Le verre arrondi nécessite des réglages spécifiques de puissance et de vitesse pour éviter les fissures et obtenir une gravure uniforme. Pour du verre arrondi, il est recommandé d'utiliser une puissance de 10 à 20 watts pour des gravures superficielles et de réduire la vitesse de gravure à environ 300 à 600 mm/min. Cette configuration aide à éviter les fissures et à obtenir une gravure uniforme.
Le logiciel de contrôle de la machine CNC doit pouvoir gérer la rotation de l'axe et synchroniser le mouvement rotatif avec le faisceau laser. Cela nécessite souvent un logiciel plus avancé ou des plugins spécifiques pour la gravure rotative.
Que faut-il en plus de la machine CNC ?
Pour protéger vos yeux des rayonnements laser, utilisez toujours des lunettes de protection adaptées.
Des supports ou des gabarits pour maintenir le verre en place pendant la gravure.
Des produits nettoyants spécifiques pour préparer et nettoyer le verre avant et après la gravure.
Les systèmes de filtration sont essentiels pour éliminer les fumées et les particules produites pendant la gravure.
6. Quels matériaux en verre sont adaptés à la gravure laser CNC ?

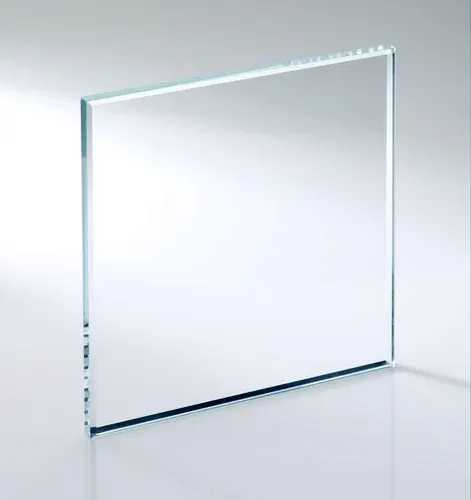

Verre ordinaire
Le verre ordinaire est couramment utilisé pour une variété de projets décoratifs et fonctionnels. Il est facile à graver, largement disponible et économique, ce qui en fait un choix populaire pour les débutants et les professionnels. Cependant, il présente l'inconvénient d'être moins résistant aux chocs thermiques et physiques par rapport à d'autres types de verre. Lors de la gravure du verre ordinaire, il est essentiel de nettoyer soigneusement la surface avant de commencer pour éviter les imperfections. De plus, il est crucial de calibrer correctement la machine pour éviter les fissures pendant le processus de gravure.

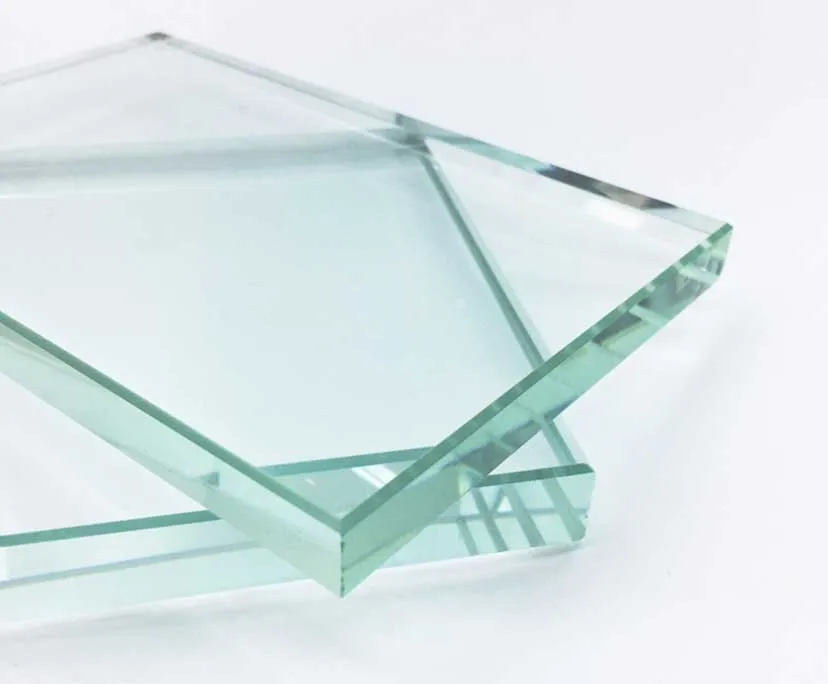

Verre trempé
Le verre trempé est réputé pour sa durabilité accrue, ce qui le rend idéal pour des applications nécessitant une résistance élevée aux chocs et aux températures. Il est souvent utilisé dans des contextes où la sécurité est une priorité, car en cas de bris, il se fracture en petits morceaux non coupants. Toutefois, le verre trempé ne peut pas être gravé après avoir été trempé, car le processus de gravure compromettrait sa structure et sa résistance. Par conséquent, il doit être gravé avant d'être soumis au traitement thermique. Il est également important d'éviter de soumettre le verre trempé à des températures élevées après la gravure pour maintenir son intégrité.

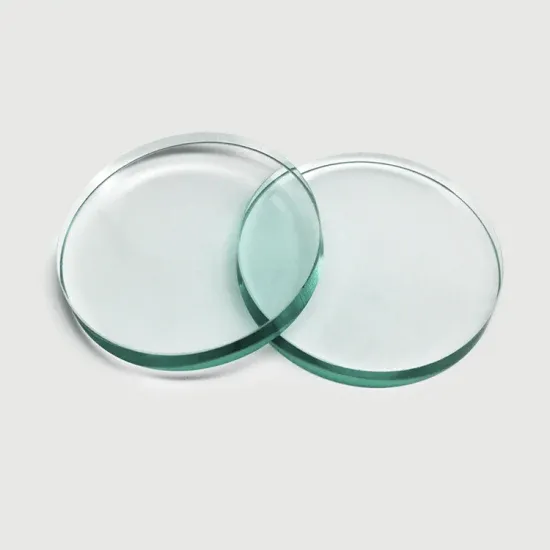

Verre borosilicate
Le verre borosilicate est reconnu pour sa résistance aux chocs thermiques et chimiques, ce qui le rend idéal pour des applications spécialisées telles que les laboratoires et les ustensiles de cuisine. Ce type de verre est plus coûteux et plus difficile à trouver que le verre ordinaire ou trempé. Lors de la gravure du verre borosilicate, il est crucial d'utiliser des paramètres de gravure adaptés pour éviter le craquelage dû à la résistance thermique du matériau.
De plus, il est important de bien fixer le verre pour éviter tout mouvement pendant la gravure, assurant ainsi des résultats précis et uniformes.
Verre opalin
Le verre opalin, avec son opacité unique, est principalement utilisé pour des applications décoratives. Il offre des effets esthétiques intéressants qui ne peuvent pas être obtenus avec du verre transparent. Cependant, cette opacité peut limiter certaines applications esthétiques, car elle influence le comportement du laser pendant la gravure. Il est donc recommandé de faire des tests préliminaires pour ajuster les paramètres de gravure en conséquence. De plus, le verre opalin doit être manipulé avec soin pour éviter les rayures visibles sur sa surface opaque, ce qui pourrait compromettre l'apparence finale de la gravure.

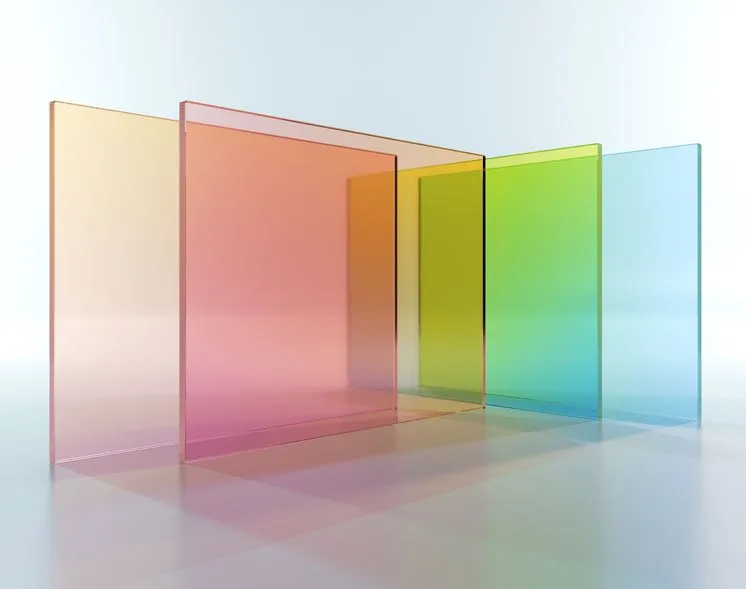

Verre coloré
Le verre coloré permet de créer des effets visuels intéressants et personnalisés, ce qui en fait un choix attrayant pour des projets artistiques et esthétiques. Cependant, la couleur du verre peut affecter la visibilité et la qualité de la gravure. Pour obtenir des résultats optimaux, il est nécessaire d'ajuster la puissance du laser en fonction de la couleur du verre, certaines couleurs nécessitant une puissance plus élevée pour être gravées efficacement. Cela garantit que les gravures sont uniformes et bien définies, malgré les variations de teinte et de transparence du matériau.
7. Quels sont les défis et les solutions dans la gravure laser CNC sur verre ?
Dans la gravure laser CNC sur verre, plusieurs problèmes courants peuvent survenir, affectant la qualité et l'intégrité des gravures :
Les craquelures
Ce sont l'un des principaux défis, souvent causées par une surchauffe localisée ou un refroidissement inégal du verre.
Pour éviter les craquelures, il est essentiel de régler correctement la puissance et la vitesse du laser. Une puissance trop élevée ou une vitesse trop lente peut entraîner une surchauffe du verre, provoquant des fissures. Il est recommandé de commencer par des paramètres de puissance et de vitesse modérés et de les ajuster progressivement pour trouver l'équilibre optimal. Utiliser un système de refroidissement efficace pendant la gravure peut également aider à maintenir une température stable et à éviter les chocs thermiques.

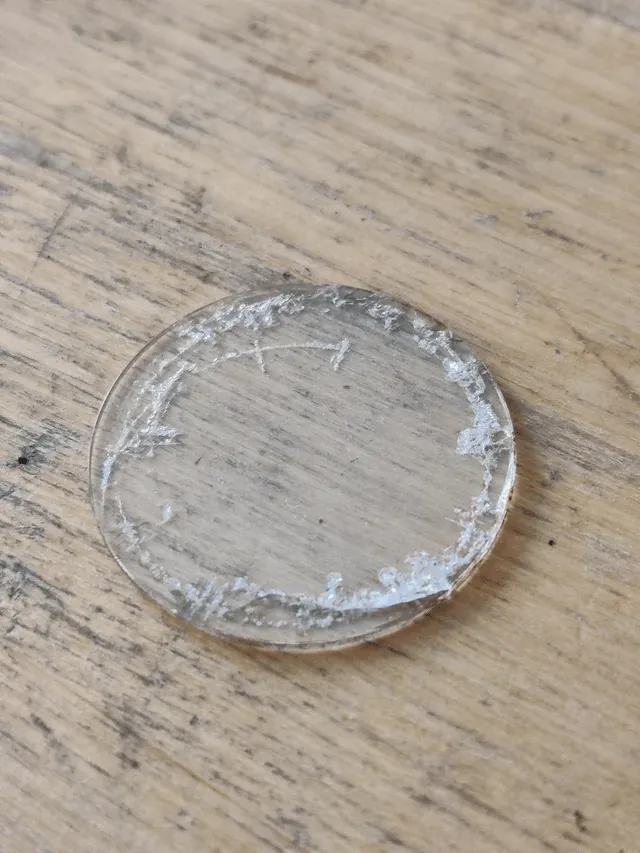

Les bulles d'air
Elles peuvent se former sous la surface du verre, surtout si le matériau n'est pas de haute qualité ou s'il n'a pas été préparé correctement.
Pour prévenir la formation de bulles, il est crucial de choisir du verre de haute qualité et de bien préparer le matériau avant la gravure. Nettoyer soigneusement la surface du verre pour éliminer toute saleté ou poussière peut réduire le risque de bulles. De plus, appliquer une solution de marquage spéciale, comme le Cermark, peut améliorer l'adhésion du faisceau laser au verre et minimiser les imperfections.

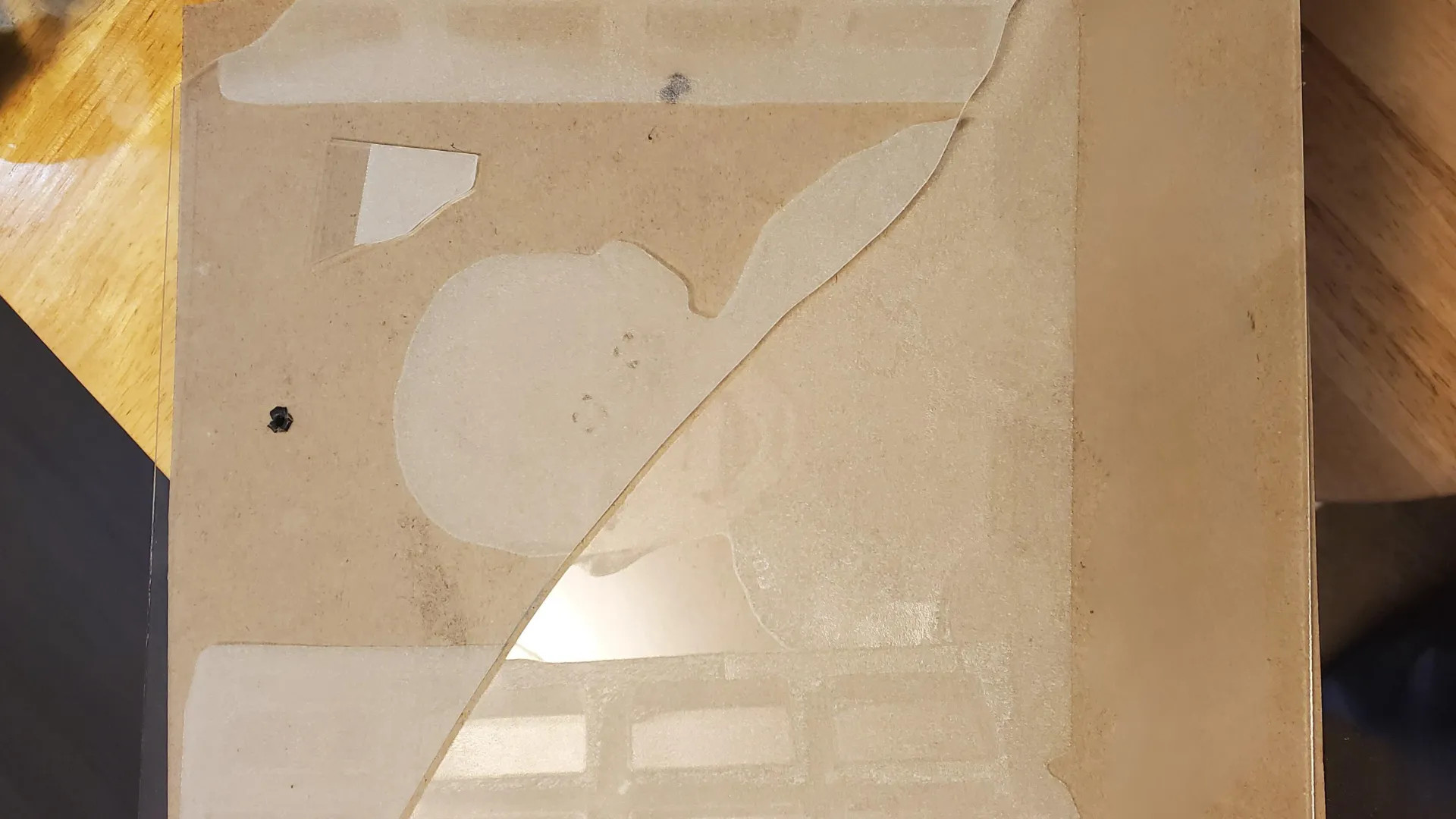

Les défauts de gravure
les défauts comme les lignes floues ou des motifs incomplets, peuvent également se produire en raison de paramètres de gravure incorrects ou d'un mauvais alignement de la machine.
Les défauts de gravure peuvent être évités en assurant un bon alignement et une maintenance régulière de la machine CNC. Vérifiez et ajustez régulièrement les composants optiques, comme les lentilles et les miroirs, pour garantir qu'ils sont propres et correctement alignés. Utiliser des logiciels de conception assistée par ordinateur (CAO) fiables et compatibles avec votre machine CNC peut également contribuer à des gravures plus précises. Assurez-vous que le fichier de conception est en haute résolution et que les paramètres de gravure sont correctement configurés pour le type de verre utilisé.
8. Quels sont les usages de la gravure laser CNC sur verre ?

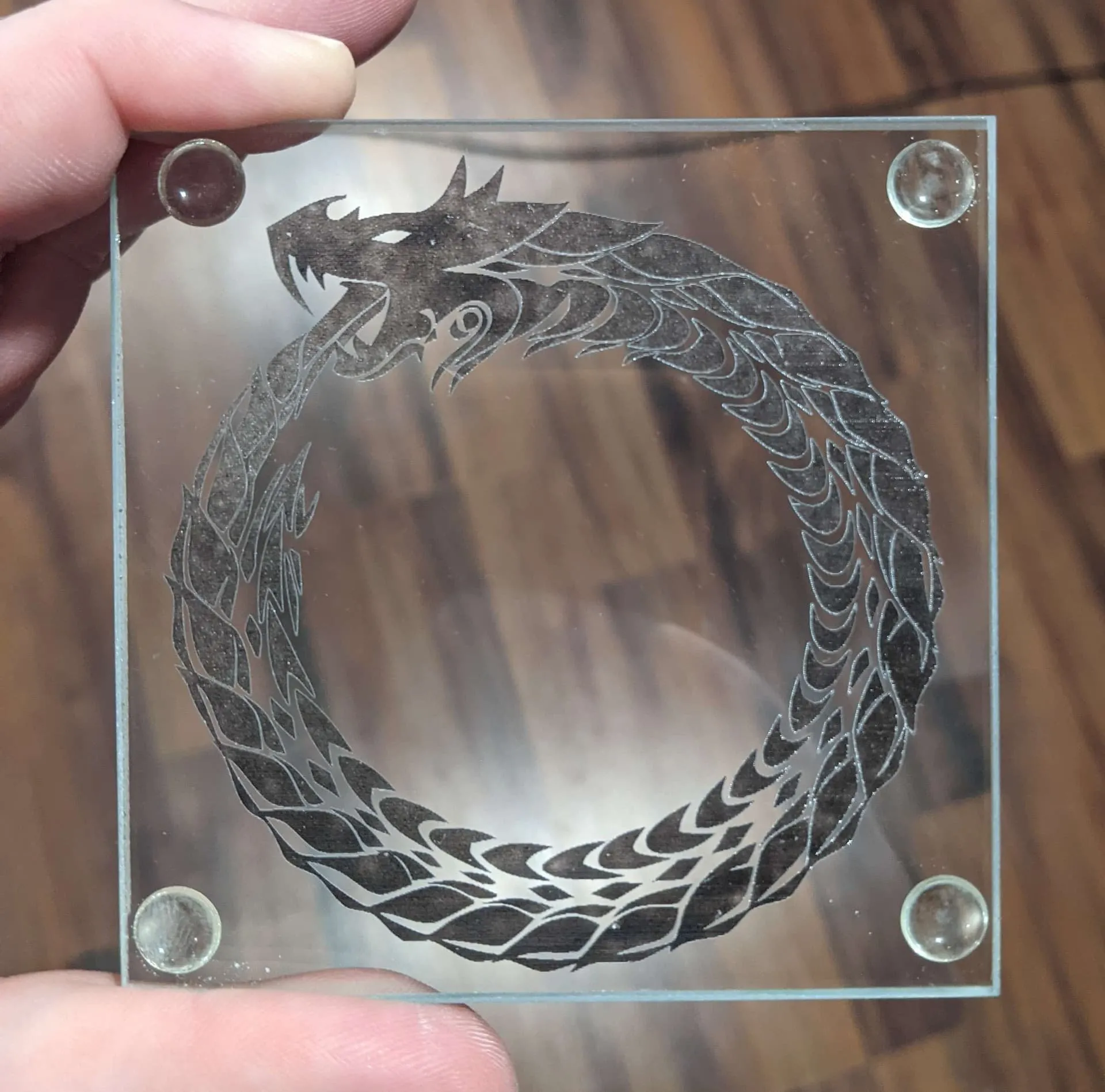

Usage personnel
La gravure laser CNC sur verre offre une multitude de possibilités créatives. Parmi les projets les plus courants figurent les objets décoratifs tels que les vases, les cadres photo et les miroirs gravés. Les cadeaux personnalisés, comme les verres à vin, les carafes et les trophées, sont également très populaires et permettent d'ajouter une touche personnelle pour des occasions spéciales comme les mariages, les anniversaires et les événements corporatifs. Les artistes utilisent également cette technologie pour créer des œuvres d'art uniques, intégrant des motifs complexes et des dessins détaillés qui seraient difficiles à réaliser manuellement.
Usage professionnel
Dans le domaine professionnel, la gravure laser CNC sur verre trouve des applications variées. Les enseignes en verre gravé sont couramment utilisées dans les bureaux et les commerces pour afficher des logos, des noms d'entreprise et des informations importantes de manière élégante et durable. Les instruments de laboratoire, tels que les béchers et les tubes à essai, peuvent être gravés pour indiquer des mesures, des noms ou des numéros de série, facilitant ainsi l'organisation et la traçabilité. Dans l'industrie, des pièces en verre spécifiques, comme les composants optiques et les capteurs, peuvent être gravées pour des applications techniques, garantissant une identification claire et permanente.

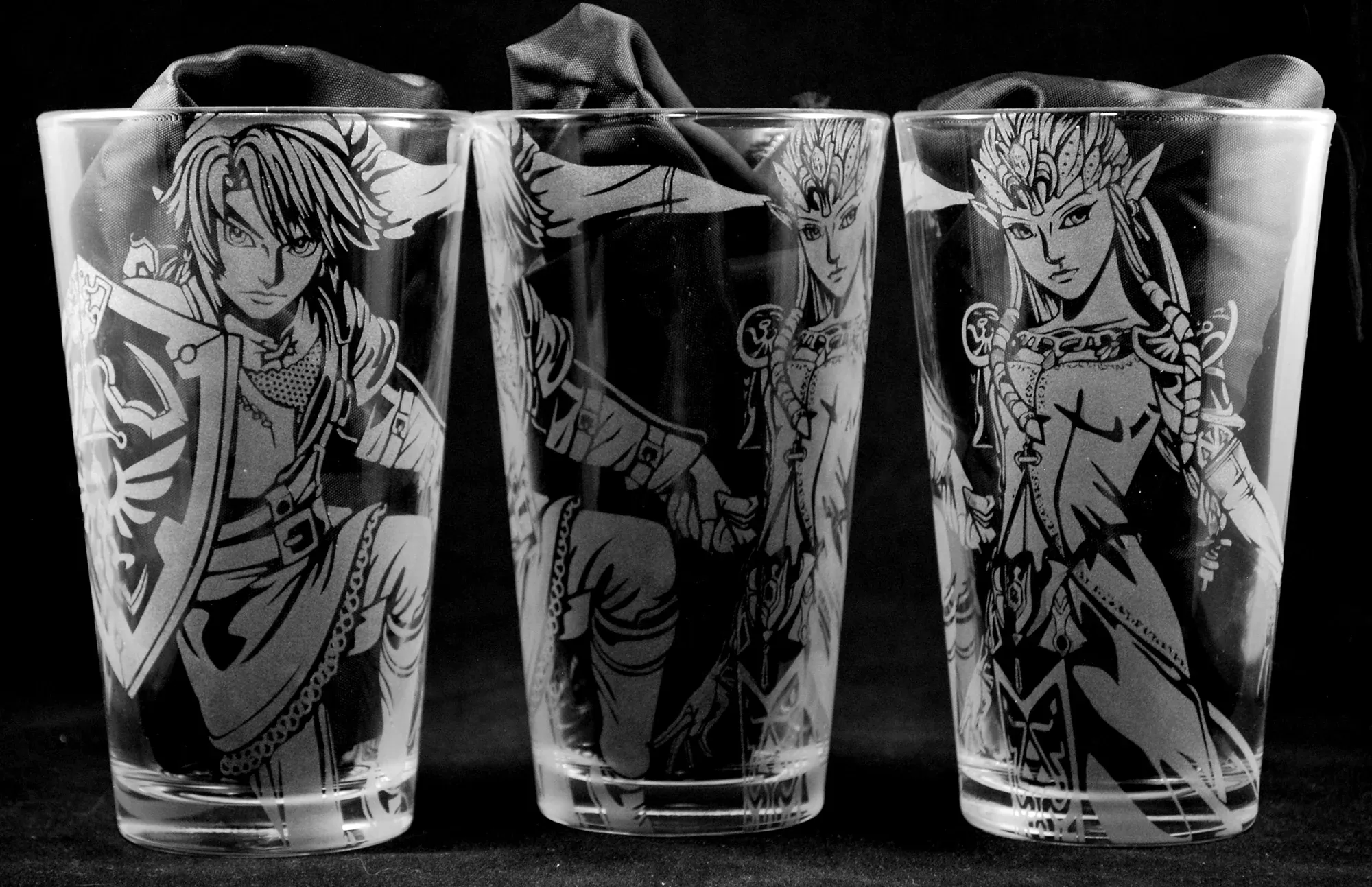

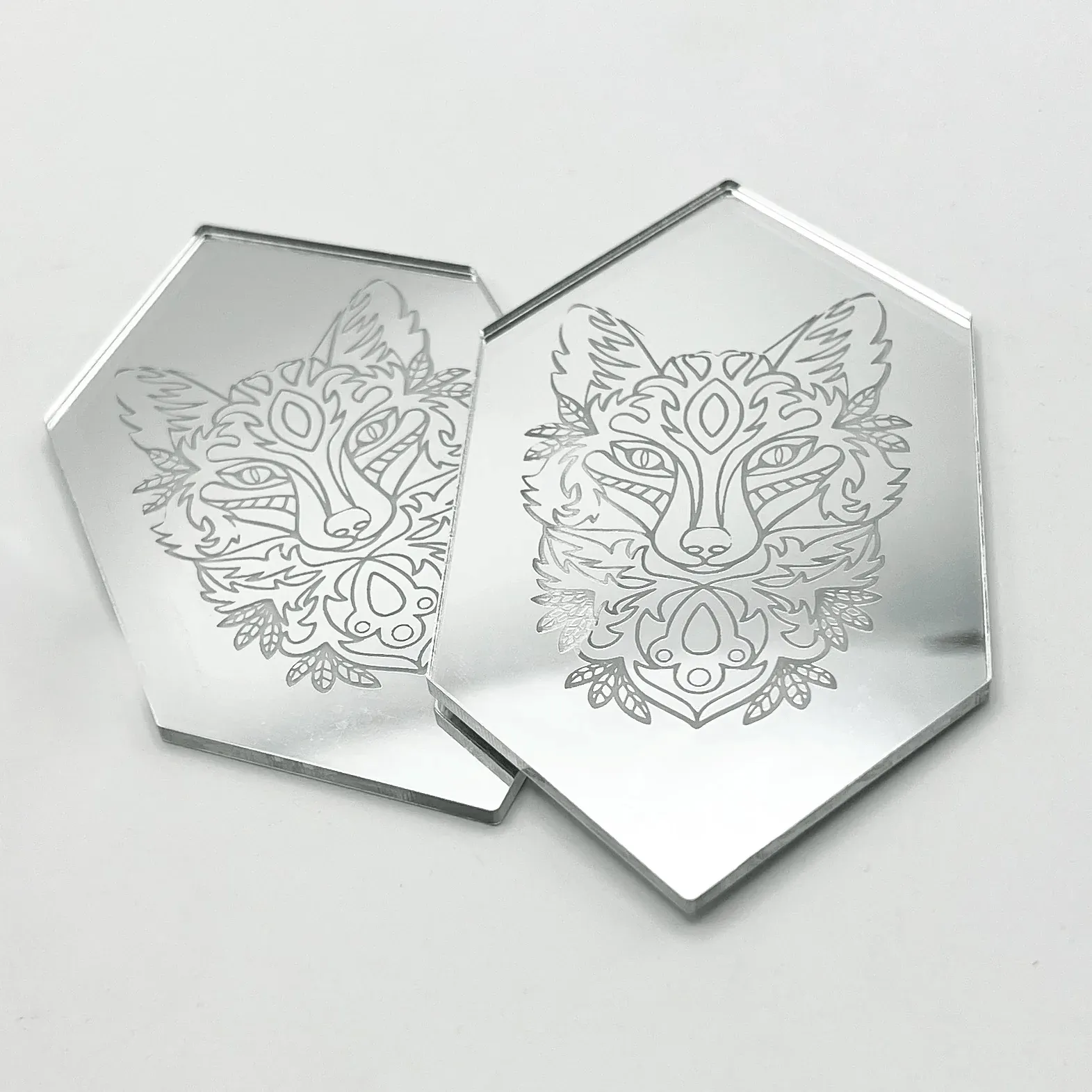

Peut-on graver des images complexes et détaillées sur du verre avec une machine CNC ?
Oui, il est possible de graver des images complexes et détaillées sur du verre avec une machine CNC. La technologie laser permet de contrôler avec précision le faisceau, ce qui permet de reproduire des motifs fins et des images haute résolution. Les logiciels de conception assistée par ordinateur (CAO) jouent un rôle crucial dans ce processus, permettant aux utilisateurs de créer et de manipuler des dessins complexes qui peuvent ensuite être gravés avec une grande précision. Que ce soit pour des projets artistiques ou des applications professionnelles, la gravure laser CNC offre la flexibilité nécessaire pour réaliser des motifs détaillés et des images complexes, répondant ainsi à des exigences esthétiques et techniques élevées.
9. Comment entretenir et prolonger la durée de vie de votre machine de gravure laser CNC ?
Faire un nettoyage régulier
Pour assurer le bon fonctionnement et prolonger la durée de vie de votre machine de gravure laser CNC, il est essentiel d'effectuer un entretien régulier et un nettoyage minutieux. Commencez par nettoyer les surfaces de travail et les composants internes pour éliminer la poussière, les résidus de matériaux et les particules générées pendant le processus de gravure. Utilisez un chiffon doux et des produits de nettoyage non abrasifs pour éviter d'endommager les surfaces sensibles. Nettoyez également les lentilles et les miroirs avec des solutions spécifiques pour lentilles, afin de garantir que le faisceau laser reste précis et puissant. Un entretien régulier permet de prévenir l'accumulation de débris qui pourrait affecter la qualité des gravures et endommager les composants de la machine.
Vérifier et remplacer les composants usés
Il est crucial de vérifier régulièrement les composants de la machine pour détecter toute usure ou détérioration. Les lentilles, les miroirs, et les filtres sont particulièrement susceptibles de s'user avec le temps et doivent être inspectés fréquemment. Si vous remarquez des rayures, des taches ou une diminution de la performance, remplacez ces composants immédiatement pour maintenir une gravure de haute qualité. Les courroies, les rails de guidage et les systèmes de refroidissement doivent également être vérifiés pour s'assurer qu'ils fonctionnent correctement. Remplacer les pièces usées ou endommagées à temps peut prévenir des pannes majeures et prolonger la durée de vie de votre machine.
Ne pas négliger les bonnes pratiques de base
Assurez-vous que la zone de travail est bien ventilée pour évacuer les fumées et les particules générées lors de la gravure. Respectez les recommandations du fabricant concernant les paramètres de puissance et de vitesse pour éviter d'endommager le matériau ou la machine. De plus, ne laissez jamais la machine fonctionner sans surveillance pour prévenir les accidents. Enfin, formez tous les utilisateurs à l'utilisation correcte et sécurisée de la machine, en insistant sur les procédures d'urgence en cas de problème.
La gravure laser CNC sur verre est une technologie innovante qui combine précision, rapidité et possibilités infinies de personnalisation. Elle permet de réaliser des projets créatifs et professionnels de haute qualité, allant des objets décoratifs aux applications industrielles spécialisées. En choisissant le bon équipement, en comprenant les différents types de verre adaptés et en appliquant les meilleures pratiques pour surmonter les défis courants, vous pouvez optimiser vos gravures et assurer des résultats exceptionnels. L'entretien régulier de votre machine et le respect des consignes de sécurité prolongeront sa durée de vie et garantiront un fonctionnement optimal.
