Fusion 360 pour le design de produit : Techniques de sculpture et de modélisation 3D

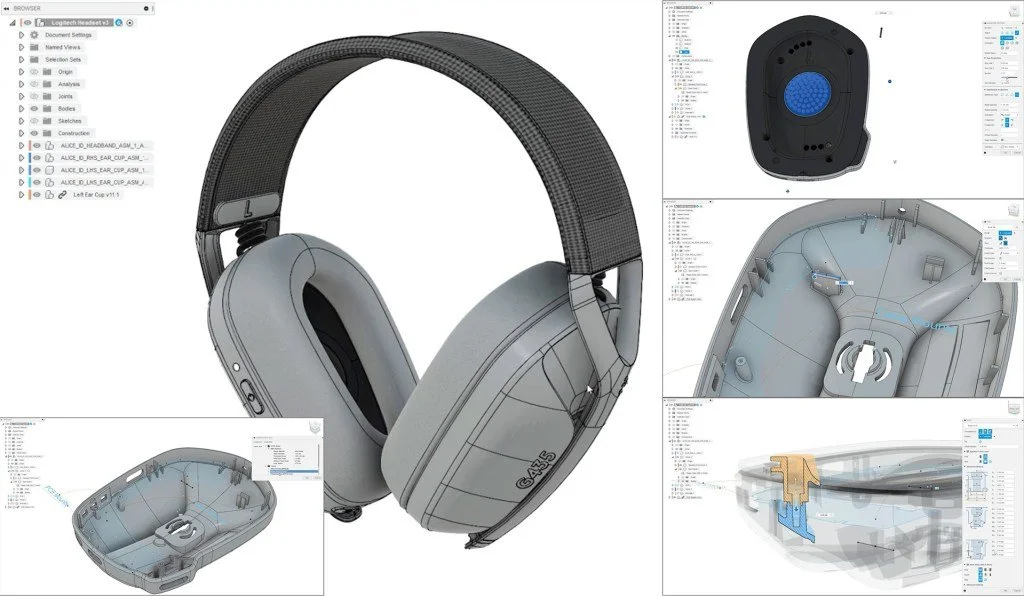

Dans le domaine du design de produit, la capacité de transformer une idée en un objet tangible et fonctionnel est essentielle. Fusion 360, une solution complète de conception assistée par ordinateur (CAO), offre aux designers une gamme impressionnante d'outils pour relever ce défi. Nous allons nous focaliser sur les fonctionnalités de sculpture et de modélisation 3D de Fusion 360, spécialement conçues pour le design de produit.
Ces outils ne se limitent pas à la création de formes complexes et organiques ; ils permettent également une exploration de design flexible, offrant la liberté de tester des concepts rapidement.
Que vous soyez à la recherche de précision dans la modélisation paramétrique ou de la flexibilité dans la sculpture 3D, Fusion 360 met à votre disposition les ressources nécessaires pour donner vie à vos idées de produits les plus innovants.
1. Découverte des Outils de Sculpture dans Fusion 360
L'atelier “Plastique” de Fusion 360 est un espace dédié à la manipulation et à la création de formes organiques et de surfaces complexes, un outil indispensable pour les designers de produits qui cherchent à donner vie à des concepts originaux.

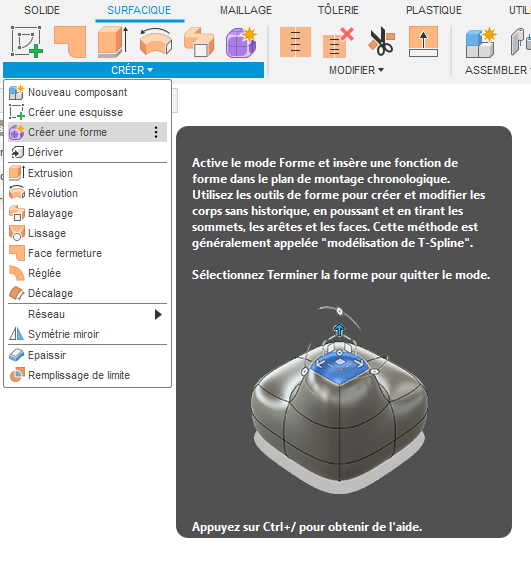

Au cœur de cet atelier, les T-Splines offrent une flexibilité remarquable, permettant aux utilisateurs de modeler des géométries avec une souplesse inégalée.
Pour illustrer comment ces outils peuvent être utilisés concrètement, prenons l'exemple très simple de la conception d'une souris d'ordinateur ergonomique, où le confort d'utilisation et l'esthétique jouent un rôle crucial :
Étape 1 : Démarrage avec l'atelier “plastique”
Dans Fusion 360, trouvez et cliquez sur l'onglet “plastique” dans le menu de travail. Cela vous emmène dans l'espace dédié à la sculpture 3D.

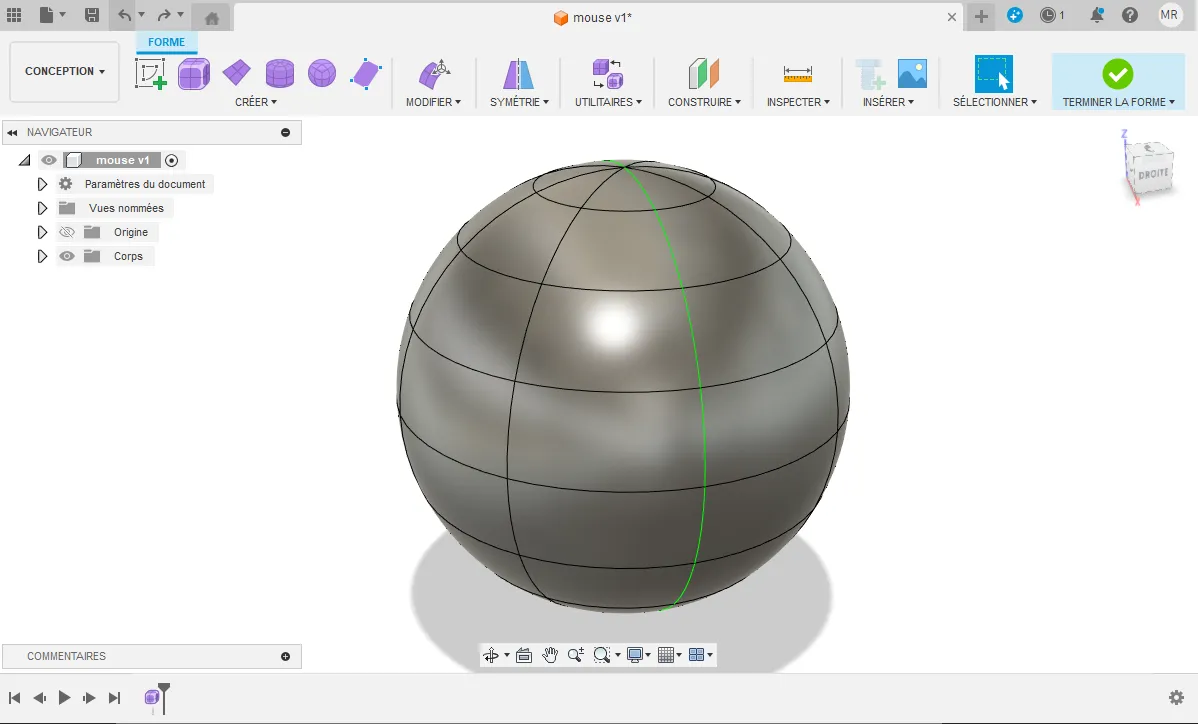

Choisissez une forme de base qui correspond à votre produit. Pour une souris, une forme sphérique est idéale. Vous trouverez les formes de base dans la barre d'outils Créer.

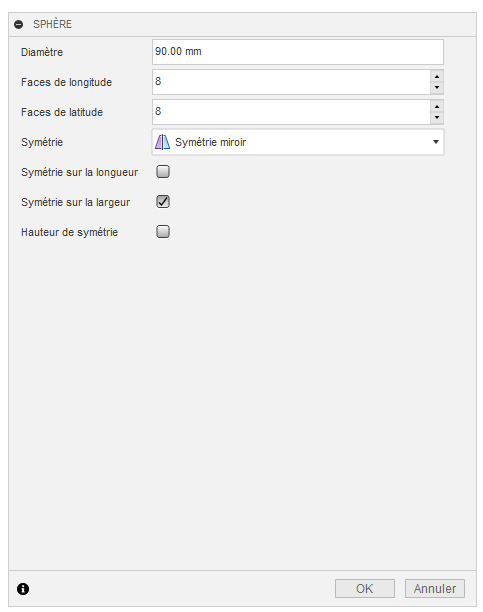

Assurez vous de sélectionner une symétrie par rapport à la longueur dans l’onglet des valeurs.
Étape 2 : Manipuler la forme de base

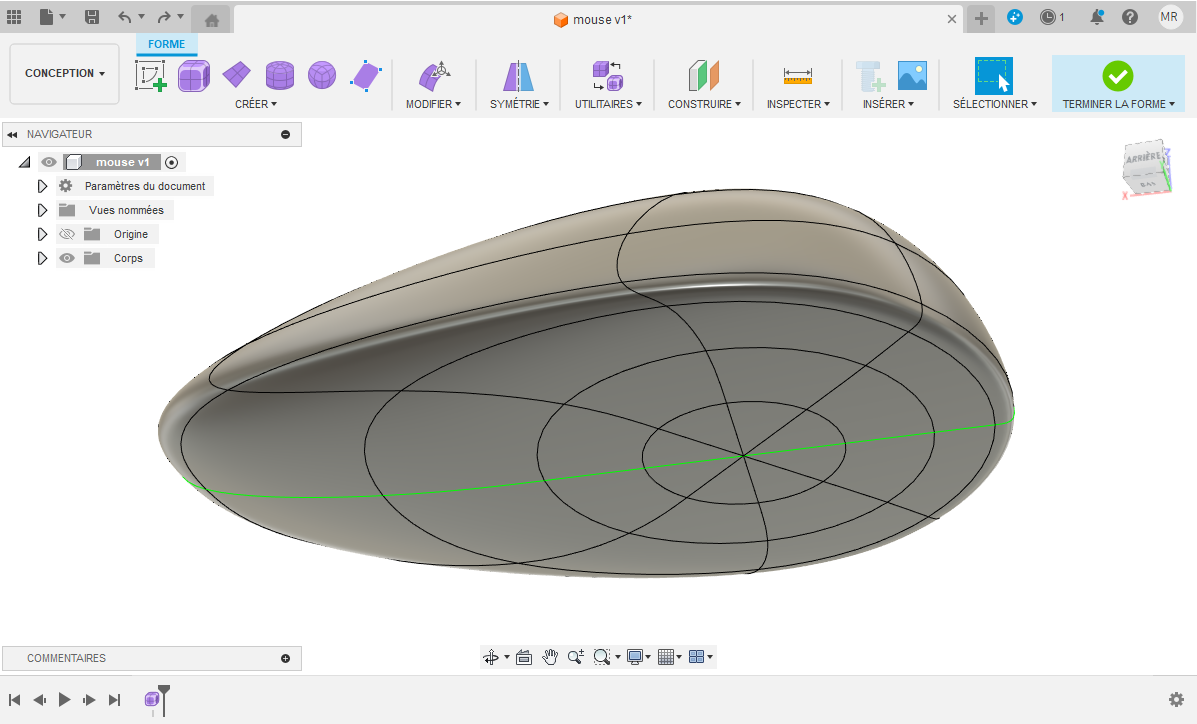

Sélectionnez votre forme sphérique. Vous verrez des points de contrôle apparaître sur l'objet.
Cliquez et faites glisser ces points pour ajuster la forme de l'ovale, le rendant plus ergonomique et adapté à la forme d'une main. Cette étape est cruciale pour obtenir le contour général de votre souris.
Étape 3 : Ajouter des détails à votre design
Maintenant que vous avez la forme de base, il est temps d'ajouter des éléments comme les boutons et la molette.

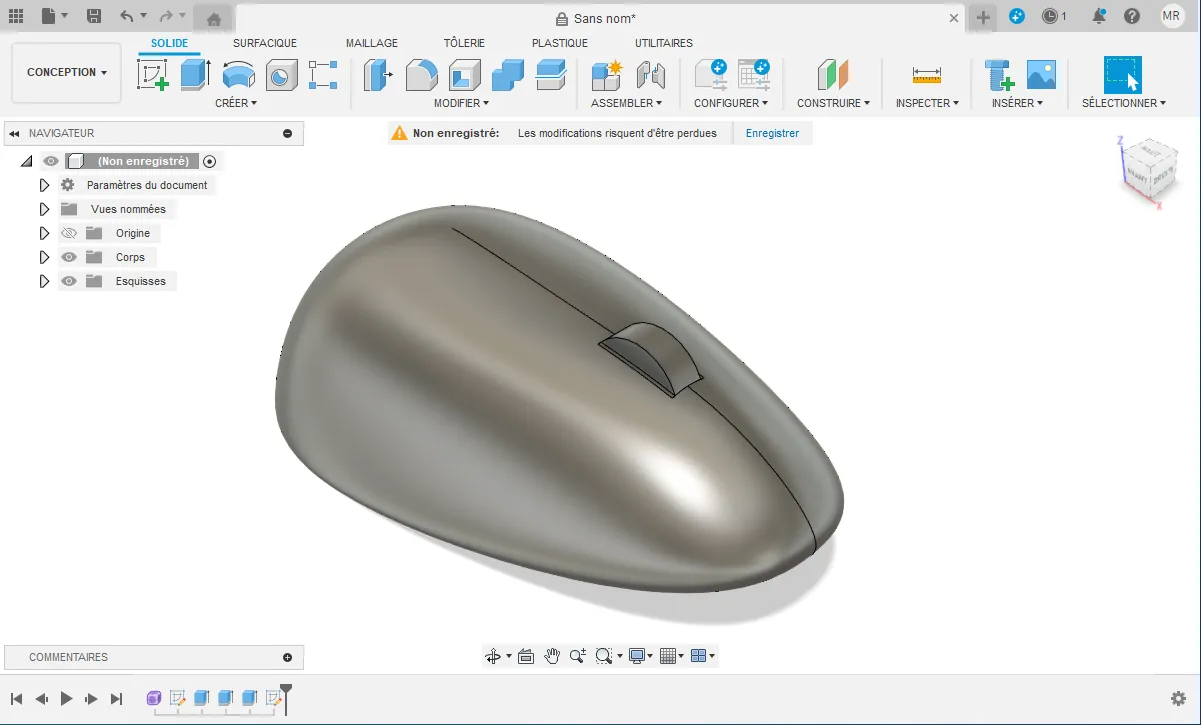

Utilisez l'outil “Extrusion” pour créer les boutons : sélectionnez une partie de la surface, puis extrudez-la légèrement vers le haut.
Pour la molette, vous pouvez extruder une petite section cylindrique au sommet.
Étape 4 : Lissage des surfaces
Après avoir ajouté tous les éléments, votre souris peut sembler un peu angulaire ou rugueuse.

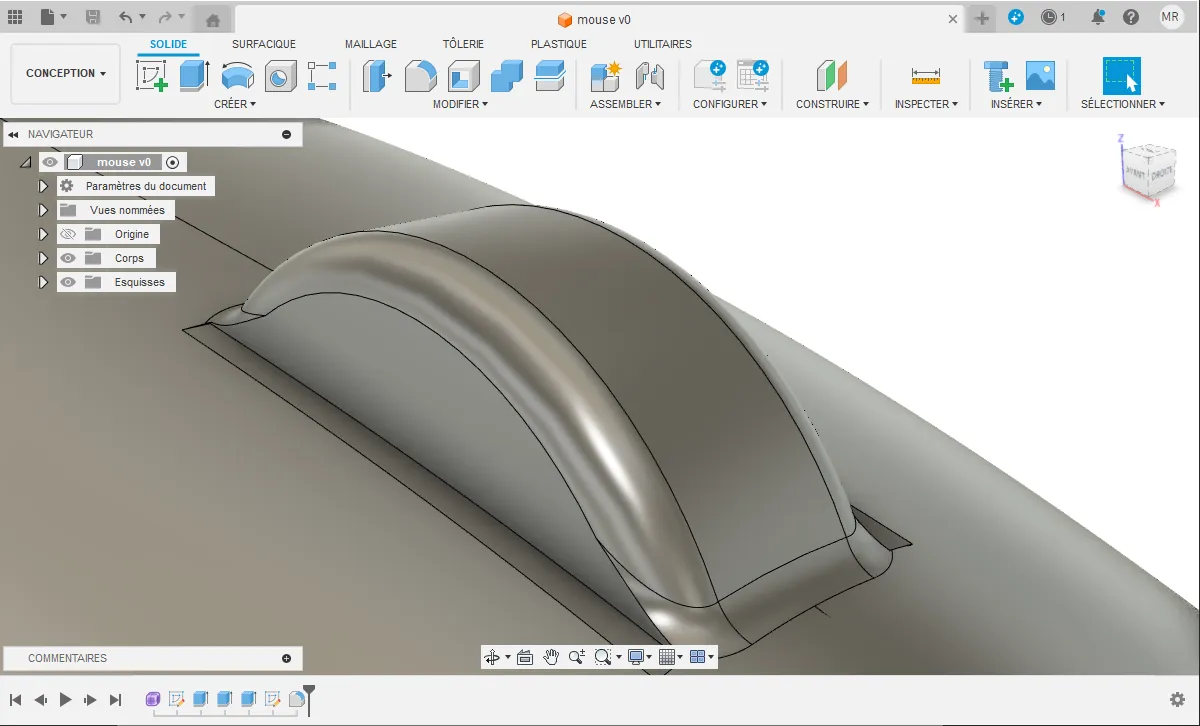

Utilisez l'outil “Lisser” pour adoucir les transitions entre les différentes zones de votre souris, rendant le design final plus agréable au toucher et visuellement attrayant. Vous pouvez aussi utiliser l’outil “congé” pour arrondir les arêtes.
2. Techniques de Modélisation Paramétrique pour Designers
La modélisation paramétrique est un atout puissant dans l'arsenal des designers de produits, permettant la création de pièces avec une précision, une ajustabilité et une fonctionnalité hors pair. Fusion 360 excelle dans ce domaine, offrant aux utilisateurs la capacité de concevoir des composants non seulement pour leur esthétique mais aussi pour leur performance technique.

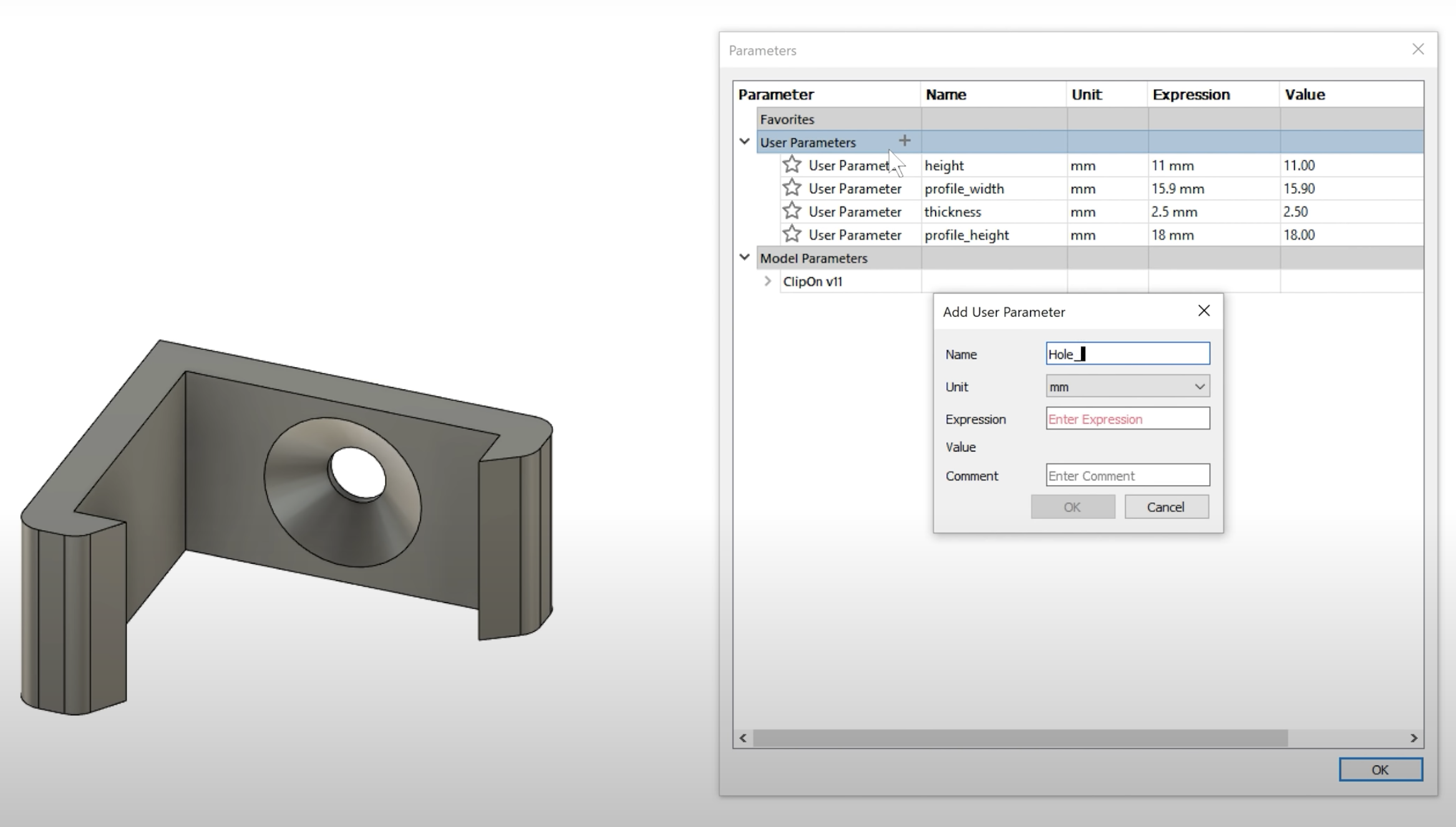

Dans la modélisation paramétrique, chaque élément du design est créé en fonction de paramètres tels que les dimensions, les formes, et les positions relatives. Cela signifie que si un paramètre doit être modifié, le modèle s'ajuste automatiquement pour refléter ce changement, garantissant ainsi la cohérence et l'intégrité du design. Cette approche est idéale pour les designers qui travaillent sur des projets nécessitant des ajustements fréquents ou des itérations basées sur des tests et des feedbacks.
Fusion 360 permet aux designers de définir explicitement ces paramètres et relations, rendant la conception de produits complexe plus intuitive et moins sujette aux erreurs. Par exemple, lors de la conception d'un engrenage, le designer peut spécifier le nombre de dents, le diamètre, et d'autres propriétés critiques. Si le besoin se présente de modifier le design pour accommoder un nouveau moteur ou un changement dans la conception globale, ajuster quelques paramètres suffira pour que tout le modèle s'adapte en conséquence.
Cette capacité de Fusion 360 à gérer les détails techniques avec une telle flexibilité est particulièrement bénéfique dans le design de produit, où la forme et la fonction doivent souvent être équilibrées avec précision. Les designers peuvent donc se concentrer sur l'innovation et la créativité, tout en s'appuyant sur un outil capable de matérialiser leurs visions les plus complexes en produits fonctionnels et optimisés.
3. Intégration des Simulations dans le Processus de Design

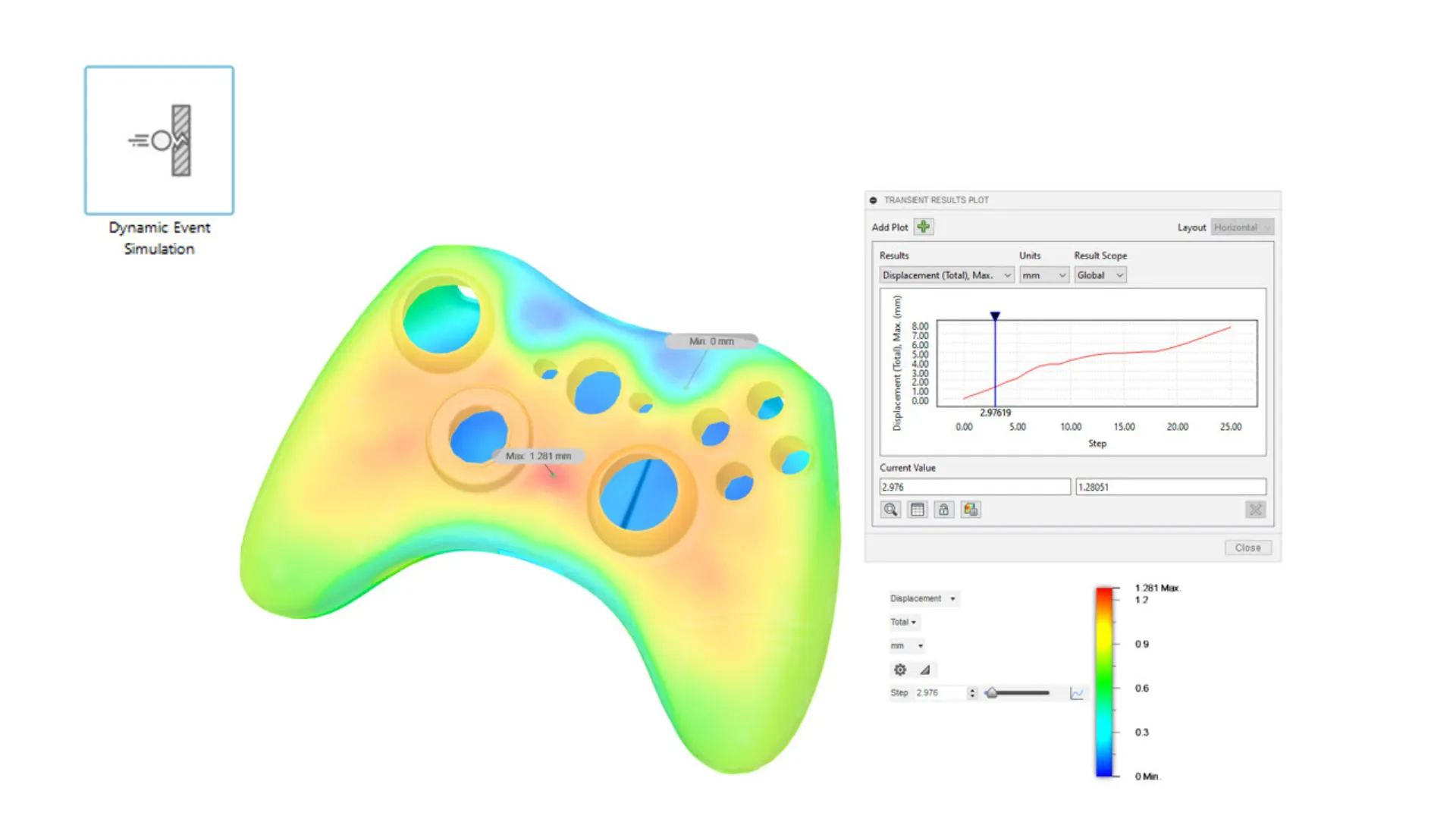

L'intégration des simulations dans le processus de design est une étape cruciale pour affiner et valider les conceptions de produits avant même leur prototype physique. Fusion 360 facilite cette intégration en permettant aux designers de simuler divers scénarios de contrainte et de mouvement directement dans l'environnement de conception. Ces simulations aident à comprendre comment un produit réagira sous des conditions d'utilisation réelles, permettant d'apporter des modifications nécessaires tôt dans le processus de conception. Les simulations de contrainte permettent d'analyser la résistance d'un produit aux forces externes telles que la compression, la traction, et le cisaillement. En appliquant virtuellement ces forces sur le modèle 3D, Fusion 360 calcule les déformations, les contraintes, et les déplacements subis par le produit. Cette analyse révèle les points faibles ou les zones de surdimensionnement, guidant ainsi les designers vers des ajustements de conception qui optimisent la durabilité et la légèreté du produit.
Parallèlement, les simulations de mouvement examinent les mécanismes et les assemblages pour s'assurer qu'ils fonctionnent comme prévu. Que ce soit pour vérifier l'amplitude d'un mouvement, l'interaction entre les pièces, ou même anticiper les collisions potentielles, ces simulations fournissent une vue dynamique du comportement du produit. Cette perspective est essentielle pour les produits contenant des parties mobiles, car elle aide à éviter les problèmes coûteux qui pourraient survenir après la production.
En incorporant ces simulations dès les premières phases de conception, les designers bénéficient d'un retour immédiat sur la viabilité de leurs idées. Cela permet non seulement d'économiser du temps et des ressources en évitant des cycles de conception et de prototype inutiles, mais aussi d'innover avec confiance, sachant que le produit final répondra aux attentes en termes de performance et de fiabilité.
4. Stratégies de Modélisation Directe pour des Modifications Rapides
La modélisation directe est une approche flexible et intuitive dans le domaine du design de produit, permettant aux designers de réaliser des modifications rapides sans se soucier des contraintes paramétriques. Cette méthode se distingue par sa capacité à modifier directement la géométrie d'un modèle, offrant une liberté créative immédiate et réduisant significativement le temps nécessaire pour apporter des changements. Dans Fusion 360, la modélisation directe s'avère particulièrement utile pour le prototypage rapide et l'itération de design, deux aspects clés du développement de produit.

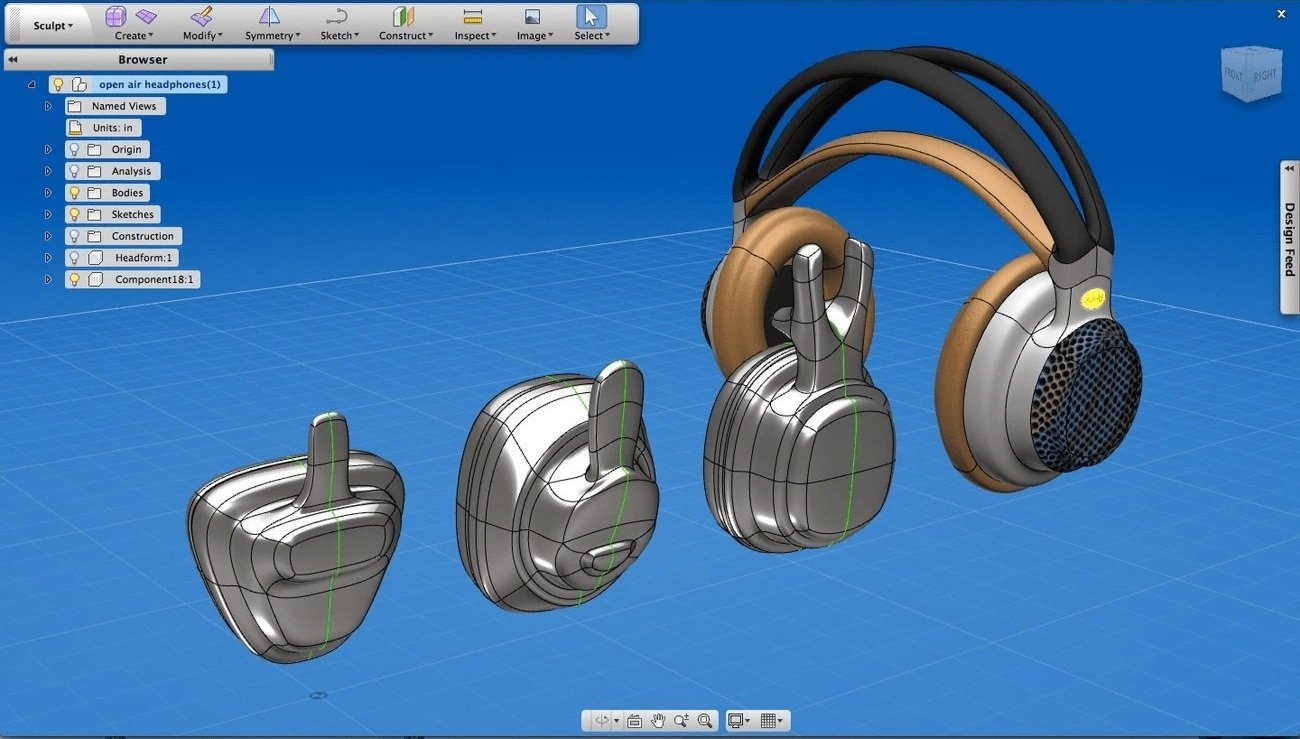

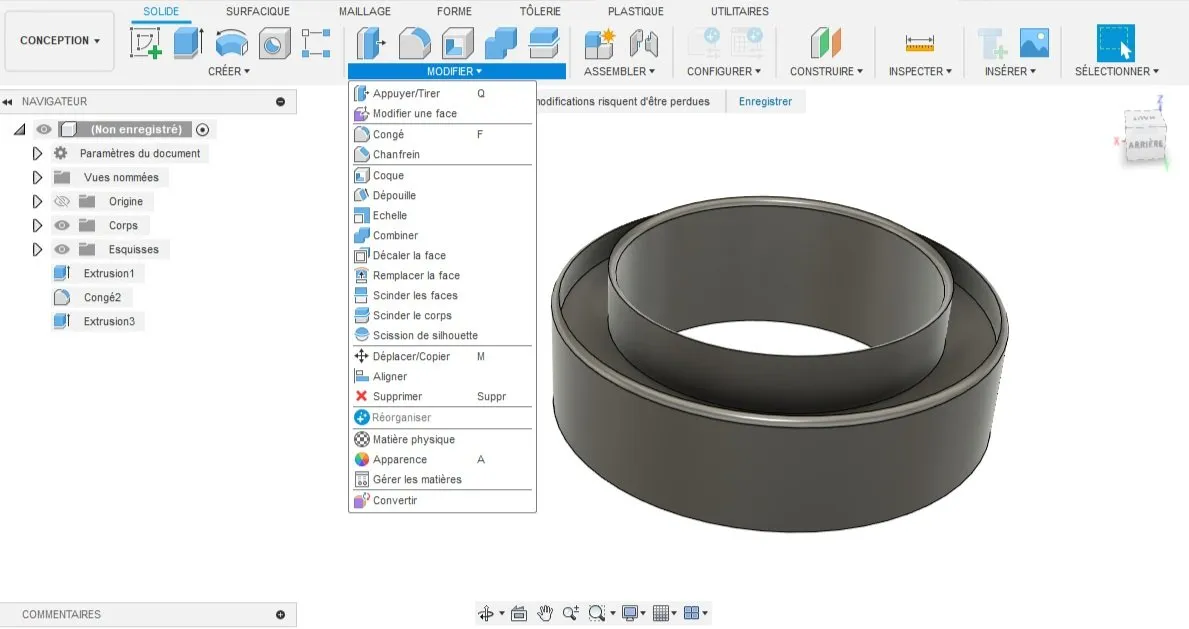

Contrairement à la modélisation paramétrique, où chaque modification nécessite une planification et une relation avec d'autres paramètres du design, la modélisation directe permet aux utilisateurs de sélectionner et de manipuler des surfaces, des arêtes, ou des points directement. Cette approche est idéale pour explorer des options de design, tester des concepts alternatifs, ou faire des ajustements esthétiques sans avoir à retravailler tout le modèle depuis le début.
En plus de cela, dans les phases de prototypage rapide, où l'objectif est de matérialiser des idées pour les tester et les évaluer, la modélisation directe accélère le processus de conception. Les designers peuvent rapidement modifier leurs prototypes numériques en fonction des retours d'essais ou des insights de l'équipe, permettant une itération rapide qui est essentielle pour innover et perfectionner le produit.
En effet, l'itération de design est cruciale pour développer des produits qui répondent précisément aux besoins des utilisateurs et aux exigences du marché. La modélisation directe supporte ce processus itératif en simplifiant la modification des modèles. Les designers peuvent ainsi expérimenter librement avec des formes et des fonctions, tester différentes solutions, et affiner leur produit sans les contraintes techniques qui ralentiraient le processus créatif.
5. Conception Générative pour l'Innovation dans le Design de Produit
La conception générative représente une révolution dans le domaine du design de produit, offrant une nouvelle manière d'aborder la création et l'optimisation de designs.
Cette technologie, intégrée à Fusion 360, utilise l'intelligence artificielle et l'apprentissage automatique pour générer rapidement une multitude de solutions de conception en réponse à des contraintes spécifiques.
L'objectif est de trouver les designs les plus efficaces en termes de performance, de légèreté, et d'efficacité matérielle, permettant aux concepteurs de pousser les limites de l'innovation.
La conception générative va au-delà des méthodes traditionnelles en examinant un vaste espace de solutions potentielles pour répondre à des critères prédéfinis comme la minimisation du poids tout en maximisant la résistance et la durabilité. Cela est particulièrement précieux dans des secteurs où ces facteurs sont critiques, tels que l'aérospatiale, l'automobile et le design industriel. En fournissant plusieurs options optimisées, les designers peuvent choisir celle qui correspond le mieux aux besoins du projet, tout en respectant les contraintes environnementales et budgétaires.
Exemples de Designs Innovants :

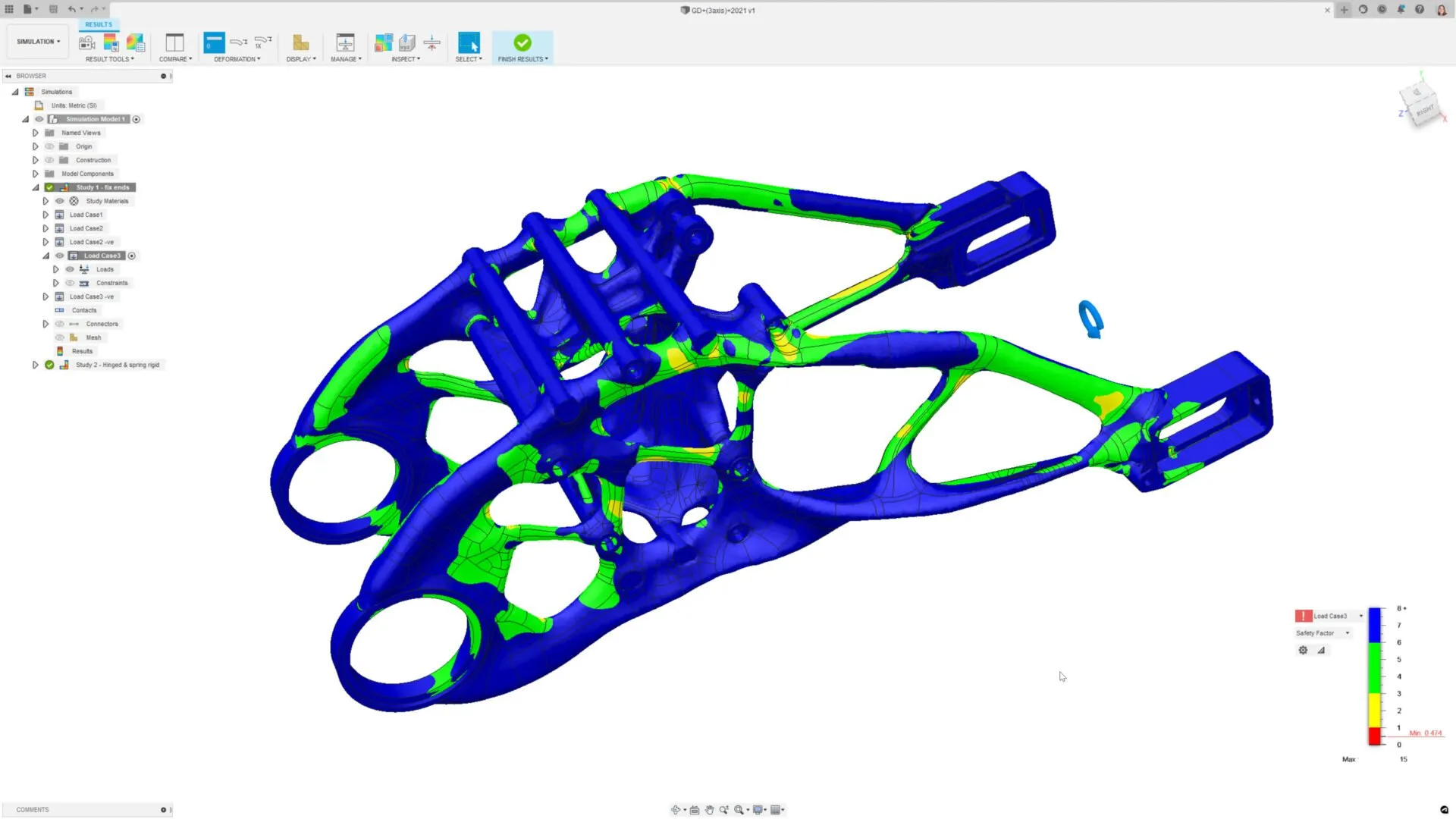

Un exemple frappant de l'utilisation de la conception générative est la création de composants aérospatiaux, où chaque gramme économisé peut avoir un impact significatif sur la consommation de carburant et les émissions de CO2. Grâce à cette technologie, des structures de support ultralégères mais extrêmement résistantes peuvent être conçues pour résister à des contraintes spécifiques, tout en utilisant moins de matériel que les méthodes de conception traditionnelles auraient nécessité.
Un autre domaine d'application est le design de produits de consommation, comme les cadres de vélos ou les équipements sportifs, où la conception générative peut produire des formes organiques et optimisées qui étaient auparavant impossibles à concevoir manuellement. Ces produits ne sont pas seulement plus légers et plus forts, mais ils offrent également une esthétique distinctive qui peut les démarquer sur le marché.
6. Réalisation de Rendus Réalistes et Animation de Produits
Fusion 360 offre des fonctionnalités avancées pour la réalisation de rendus réalistes et l'animation de produits, permettant aux designers de présenter et de promouvoir leurs conceptions de manière professionnelle et convaincante. Ces outils sont essentiels non seulement pour la validation esthétique d'un design mais aussi pour communiquer efficacement les idées de conception.

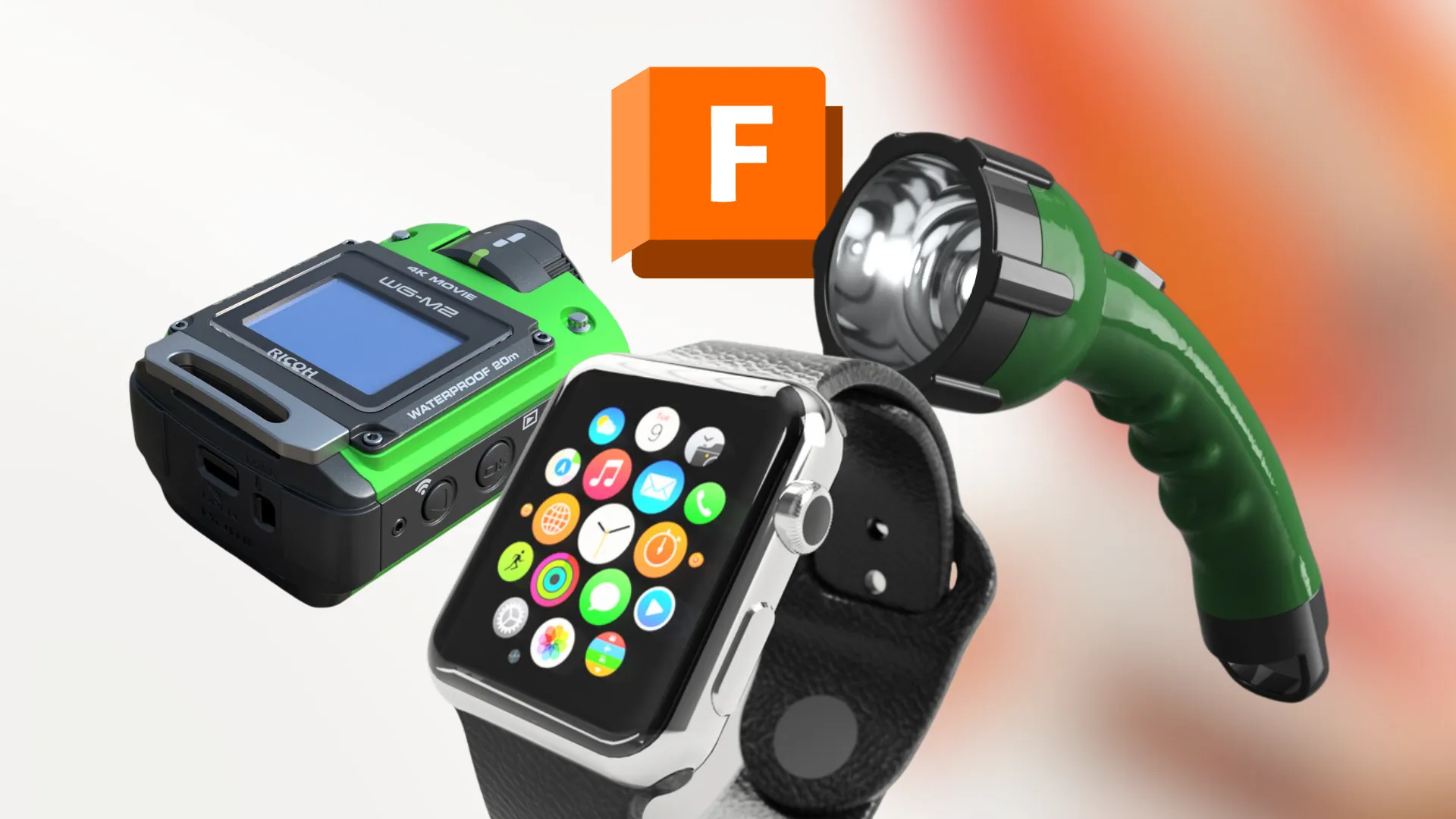

Les rendus réalistes dans Fusion 360 transforment les modèles 3D en images de haute qualité qui reflètent ce à quoi le produit fini ressemblera. Le logiciel permet de personnaliser une large gamme de paramètres, tels que les matériaux, les textures, et l'éclairage, pour créer des visuels impressionnants. Vous pouvez choisir parmi une bibliothèque étendue de matériaux (métal, verre, plastique, etc.) et ajuster leur apparence pour simuler des conditions d'éclairage réelles, des ombres, et des reflets. Ces détails contribuent à donner une sensation de profondeur et de réalisme au produit.
Au-delà des images statiques, Fusion 360 permet aussi de créer des animations qui démontrent le fonctionnement du produit, ses caractéristiques uniques, et son assemblage. L'animation peut être utilisée pour montrer comment les différentes parties d'un produit s'assemblent ou pour simuler son utilisation dans divers scénarios. Cette capacité à visualiser le produit en action est un atout majeur pour expliquer des concepts complexes de manière intuitive et engageante.
Tout cela offre des avantages pour la Présentation et la Promotion des produits :
Les rendus et animations réalisés avec Fusion 360 aident à communiquer les intentions de conception plus clairement, réduisant ainsi le risque de malentendus et accélérant l'approbation des projets.
Des visuels de haute qualité et des animations captivantes sont des outils puissants pour le marketing et la vente, permettant de susciter l'intérêt et de convaincre les clients potentiels de la valeur du produit.
Présenter des rendus et animations réalistes aux utilisateurs potentiels ou aux investisseurs peut générer des retours précieux, guidant des ajustements avant la production de masse.
Pour maximiser l'efficacité de ces outils, il est conseillé de commencer par affiner le modèle 3D pour qu'il soit le plus précis possible, puis d'expérimenter avec différents paramètres de rendu pour trouver les meilleures conditions de lumière et les matériaux les plus appropriés. Pour les animations, planifiez soigneusement les mouvements et les transitions pour qu'elles racontent une histoire cohérente sur le produit.

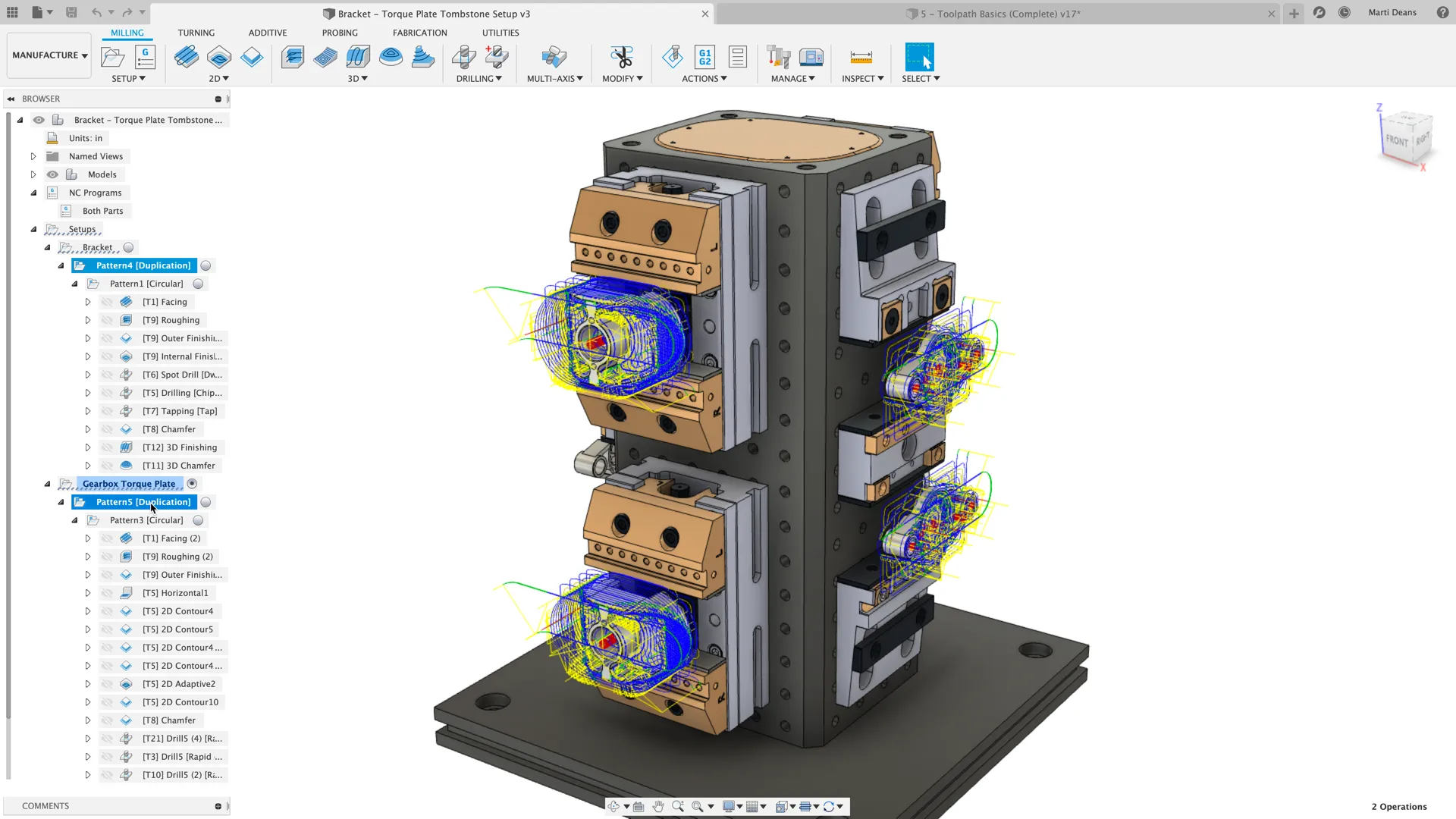

Fusion 360 se révèle être un outil essentiel et polyvalent pour le designer moderne, facilitant une approche intégrée à la conception de produit. En combinant modélisation paramétrique, simulation, conception générative, rendus réalistes, et animation au sein d'une même plateforme, ce logiciel permet de surmonter les défis traditionnels liés au design de produit. Grâce à sa capacité à intégrer l'ensemble du processus de conception et de développement de produit, Fusion 360 aide les professionnels à réaliser leurs visions les plus ambitieuses, transformant les idées en produits innovants prêts à conquérir le marché. Ce faisant, il établit de nouveaux standards en matière de conception, optimisation, et communication de produit, affirmant le rôle crucial de la technologie avancée dans l'évolution constante du design de produit.
