Fraisage CNC pour l'outillage : réaliser ses propres pièces et accessoires

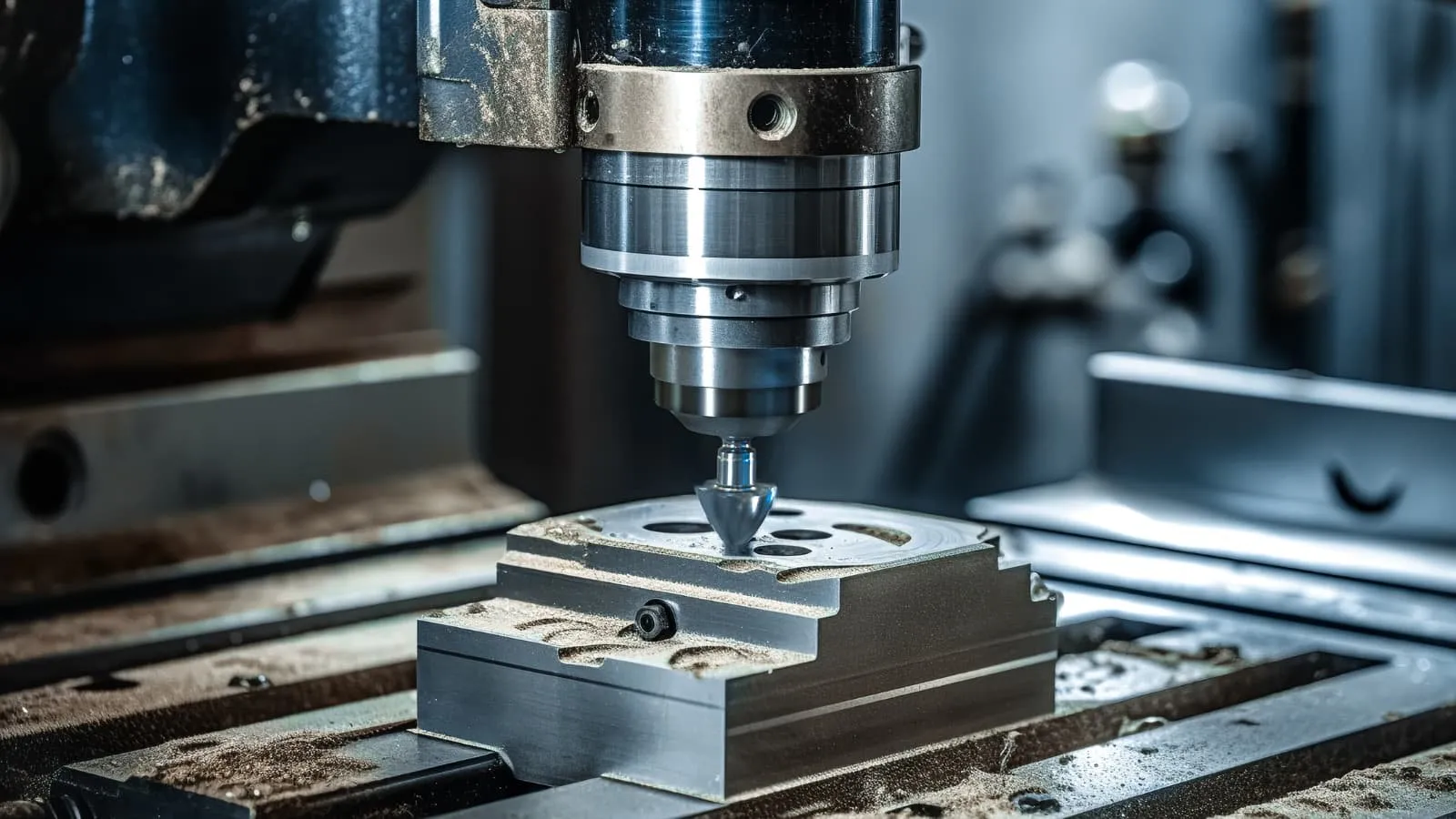

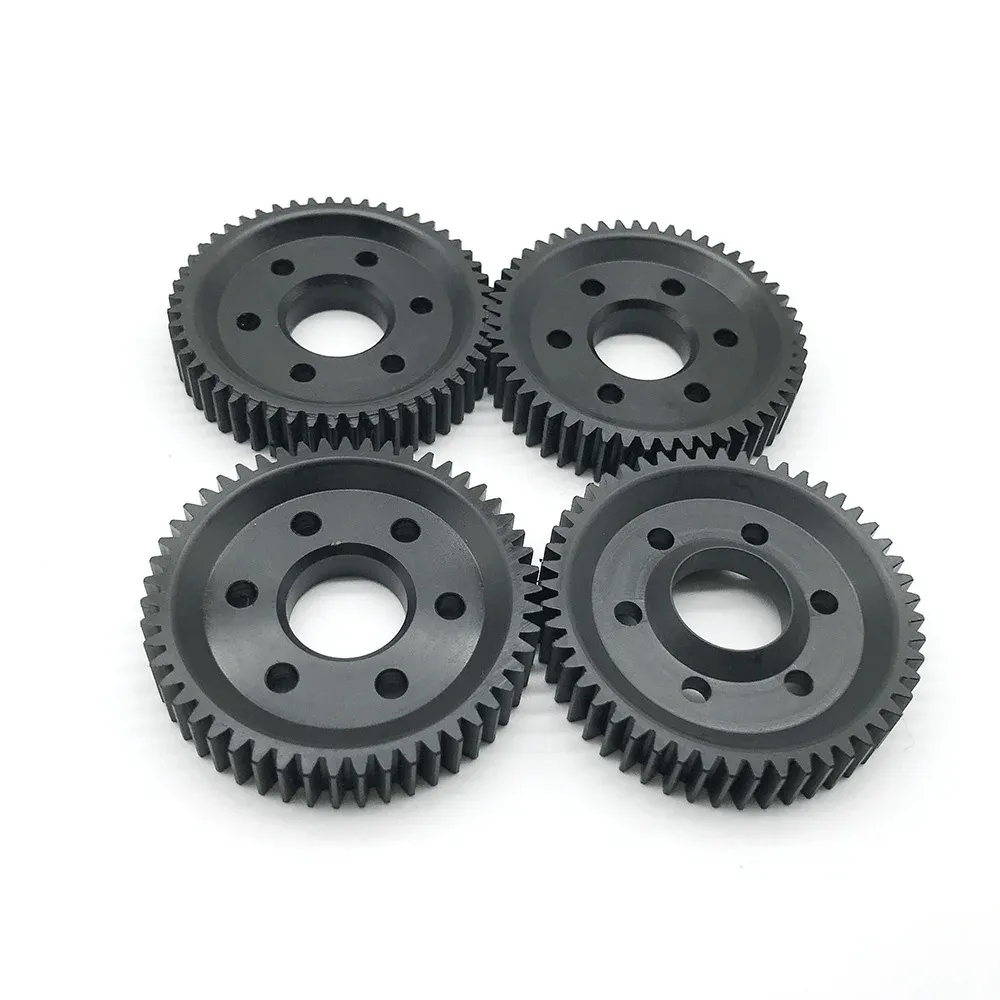

Le fraisage CNC (Commande Numérique par Calculateur/ordinateur) est une technologie qui permet de créer des pièces précises et personnalisées en utilisant une machine contrôlée par ordinateur. Contrairement à ce que l'on pourrait penser, cette technologie n'est pas réservée aux professionnels et aux grandes entreprises. Avec des machines CNC adaptées à un usage domestique, les amateurs de bricolage peuvent désormais réaliser leurs propres pièces et accessoires avec une précision professionnelle, directement depuis leur garage ou atelier personnel.

Le fraisage CNC à domicile ouvre de nouvelles perspectives pour les passionnés de bricolage, leur offrant la possibilité de transformer des idées en objets tangibles avec une grande précision. Que vous souhaitiez créer des outils sur mesure, des pièces de rechange ou des accessoires personnalisés, le fraisage CNC vous permet de concrétiser vos projets tout en apprenant de nouvelles compétences techniques.

1. Fondamentaux du Fraisage CNC pour l’outillage

Quels sont les matériaux usinables pour le fraisage CNC ?

Le fraisage CNC est une technologie versatile qui permet d’usiner une variété de matériaux, chacun offrant des possibilités uniques pour vos projets d'outillage :

• Le bois : Le bois est l'un des matériaux les plus populaires pour les projets de fraisage CNC. Il est idéal pour créer des objets de décoration, des meubles sur mesure et même des outils en bois. Les essences courantes comme le pin, le chêne, et l'érable se prêtent particulièrement bien à ce type d'usinage.

• Les métaux tendres : L'aluminium et le laiton sont deux exemples de métaux tendres qui peuvent être usinés avec une machine CNC domestique. Ils sont parfaits pour fabriquer des pièces mécaniques précises et des accessoires de bricolage, comme des supports ou des composants de machines.

• Les plastiques : Les matériaux plastiques comme l'acrylique, l'ABS, et le polycarbonate sont très utilisés pour divers projets CNC. Ils sont idéaux pour créer des boîtiers, des panneaux, des composants électroniques et des objets décoratifs. Ces plastiques offrent une bonne durabilité et sont relativement faciles à usiner.

• Les composites : Les matériaux composites tels que le G10 ou le FR4 sont souvent utilisés pour des projets nécessitant une grande résistance mécanique et thermique. Ces matériaux sont couramment employés dans la fabrication de circuits imprimés et d'autres composants techniques avancés.

Quelle est la précision du fraisage CNC pour l'outillage ?

La précision du fraisage CNC est l'un de ses principaux atouts, particulièrement pour les applications d'outillage domestique. Voici ce que vous pouvez attendre en termes de précision et de performance :

• Précision typique : La plupart des machines CNC domestiques offrent une précision de l'ordre de 0,01 mm à 0,1 mm. Cette précision est généralement suffisante pour la majorité des projets de bricolage et d'outillage à domicile, permettant de réaliser des pièces aux dimensions exactes et aux finitions soignées.

• Facteurs influençant la précision : Plusieurs éléments peuvent affecter la précision de votre machine CNC :

• Qualité de la machine : Une machine bien construite et de bonne qualité offre une meilleure précision.

• Rigidité de la structure : Une structure rigide réduit les vibrations et les déformations, améliorant ainsi la précision.

• Type d'outil : Utiliser des outils de coupe de haute qualité et adaptés au matériau travaillé est crucial pour obtenir des résultats précis.

• Paramètres de coupe : Régler correctement les vitesses de coupe, les avances et la profondeur de passe est essentiel pour optimiser la précision et la qualité des pièces usinées.

En comprenant ces fondamentaux, vous serez mieux préparé à tirer le meilleur parti de votre machine CNC pour l'outillage, en choisissant les bons matériaux et en ajustant vos paramètres pour obtenir des résultats précis et professionnels.

Quelles sont les Étapes du Fraisage CNC pour l'outillage ?

Pour réussir vos projets d'outillage avec le fraisage CNC, il est essentiel de suivre des étapes bien définies. Voici un guide simple et clair pour vous accompagner tout au long du processus :

Étape 1 : Conception du Projet

La première étape consiste à concevoir la pièce que vous souhaitez usiner. Vous utiliserez un logiciel de CAO (Conception Assistée par Ordinateur) pour créer le modèle 3D de votre pièce. Des logiciels comme Fusion 360, SketchUp ou Tinkercad sont populaires et adaptés pour les amateurs.

• Dessiner la pièce : Commencez par esquisser la forme de base, puis ajoutez les détails et les caractéristiques spécifiques.

• Vérifier les dimensions : Assurez-vous que toutes les dimensions et tolérances sont correctes, en particulier si la pièce doit s’assembler avec d’autres composants.

Étape 2 : Préparation de la Machine

Avant de commencer l'usinage, vous devez préparer votre machine CNC et votre espace de travail.

• Configurer la machine : Installez la fraiseuse, montez l'outil de coupe approprié et vérifiez que tous les composants sont bien fixés.

• Calibrer les axes : Assurez-vous que les axes X, Y et Z de votre machine sont correctement calibrés pour garantir une précision maximale.

Étape 3 : Génération du G-code

Le G-code est le langage de programmation utilisé par les machines CNC pour effectuer les opérations d’usinage.

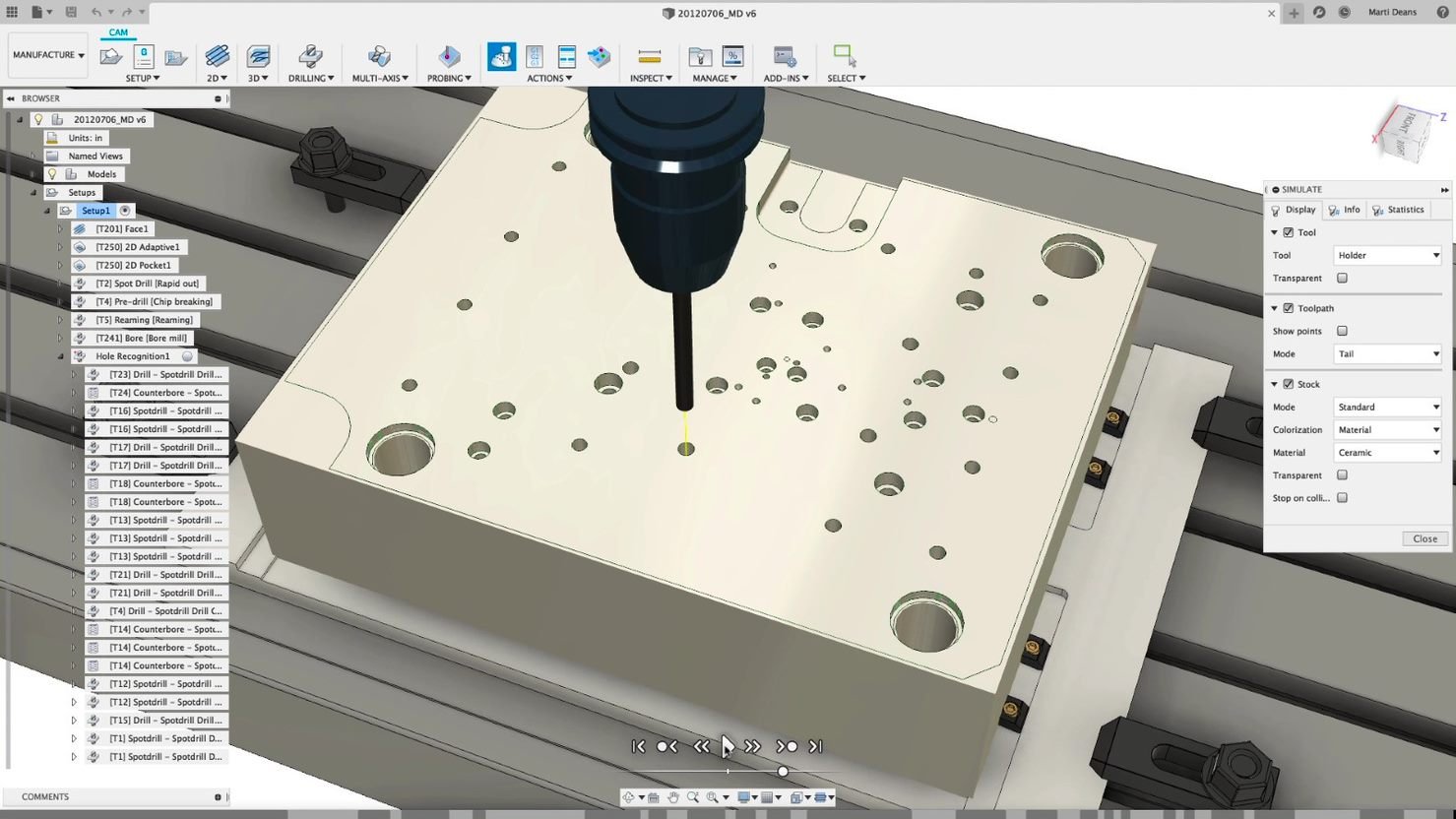

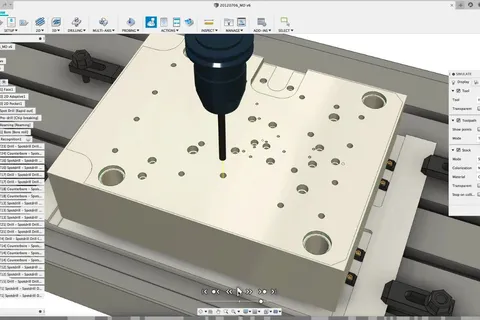

• Utiliser un logiciel de FAO : Importez votre modèle 3D dans un logiciel de FAO (Fabrication Assistée par Ordinateur) comme Fusion 360 ou Carbide Create. Ce logiciel vous permettra de générer le parcours d'outils et de créer le fichier G-code.

• Définir les paramètres de coupe : Sélectionnez les vitesses de rotation, les avances et les profondeurs de passe appropriées pour le matériau et l'outil que vous utilisez.

Étape 4 : Fixation du Matériau

Il est crucial de bien fixer le matériau à usiner sur la table de la machine pour éviter tout mouvement ou vibration.

• Utiliser des brides ou des vis : Fixez solidement le matériau avec des brides ou des vis adaptées à votre machine CNC.

• Ajouter des supports : Si nécessaire, ajoutez des supports pour stabiliser le matériau pendant l’usinage.

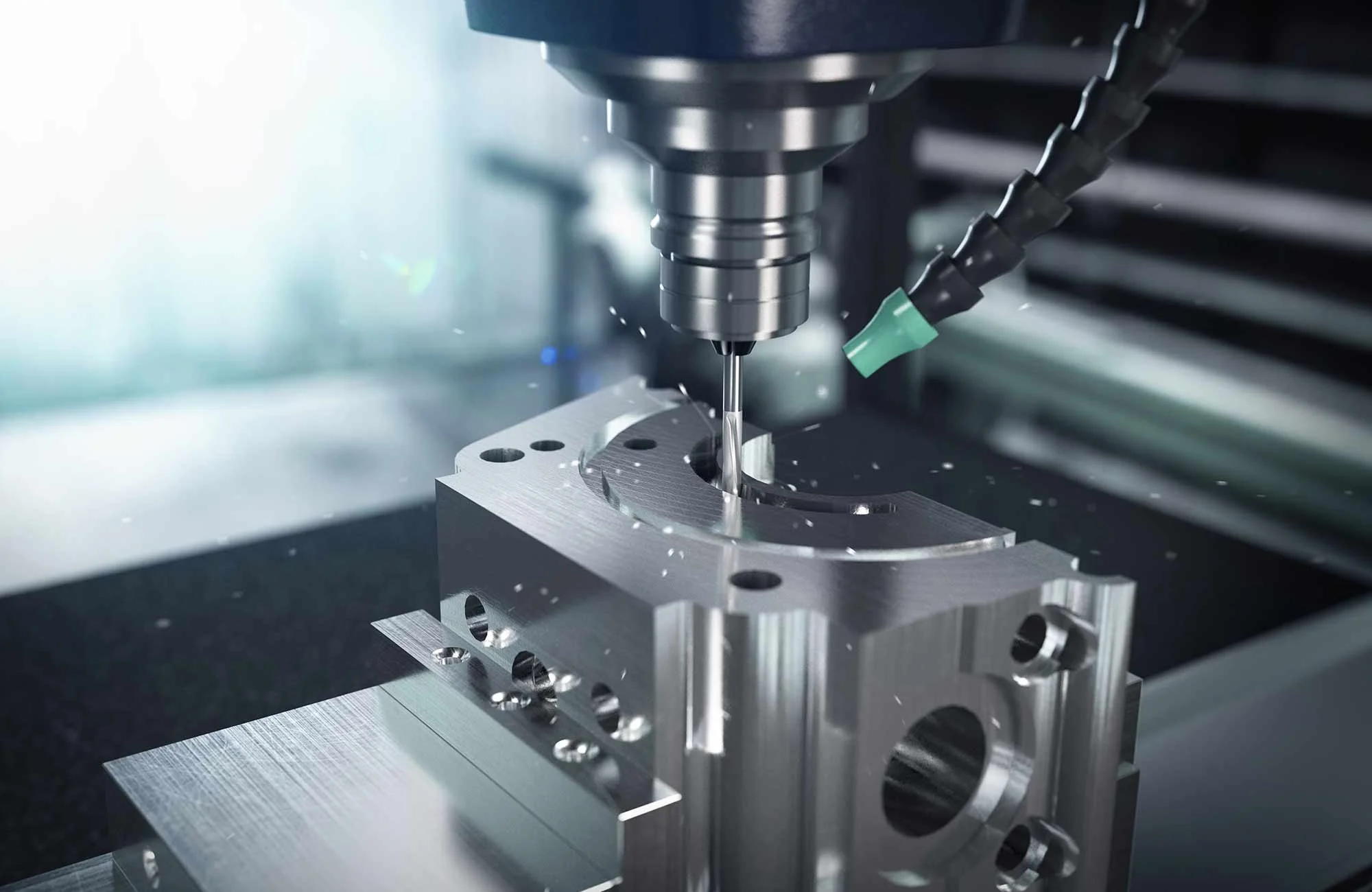

Étape 5 : Usinage de la Pièce

C’est l’étape où votre machine CNC prend vie et commence à usiner la pièce selon le modèle et le G-code que vous avez préparés.

• Lancer le programme : Chargez le fichier G-code dans votre machine CNC et lancez le programme.

• Surveiller le processus : Gardez un œil sur la machine pendant l’usinage pour détecter rapidement tout problème ou ajustement nécessaire.

Étape 6 : Finition et Assemblage

Une fois l’usinage terminé, il reste quelques étapes pour finaliser votre pièce.

• Nettoyage : Retirez la pièce usinée de la machine et éliminez les copeaux et les débris.

• Ébavurage et polissage : Utilisez des outils de finition pour ébavurer et polir les bords de la pièce, assurant ainsi une finition lisse et professionnelle.

• Assemblage : Si votre projet comporte plusieurs pièces, assemblez-les selon les plans pour compléter l’outil ou l’accessoire.

2. Sélectionner les équipement et configurer sa machine CNC

Comment choisir sa Machine CNC pour l’outillage ?

Choisir la bonne machine CNC pour vos projets d'outillage à domicile est crucial pour obtenir de bons résultats. Assurez-vous que la taille de la machine est appropriée pour l'espace disponible dans votre atelier et pour les dimensions des pièces que vous envisagez de fabriquer. Par exemple, les modèles de bureau comme la CNC 3018 sont compacts et adaptés aux petits projets, tandis que la X-Carve ou la Shapeoko sont mieux pour les projets plus ambitieux avec leur plus grande surface de travail. Il est également important que la machine soit capable de travailler les matériaux que vous prévoyez d'utiliser, certaines étant plus adaptées pour le bois et les plastiques, et d'autres pour les métaux tendres comme l'aluminium. Prenez en compte votre budget, car les prix varient largement, allant des modèles abordables pour débutants aux options plus coûteuses et polyvalentes offrant plus de fonctionnalités et de précision. Enfin, vérifiez la compatibilité de la machine avec les logiciels de CAO/FAO que vous comptez utiliser, ce qui peut grandement faciliter la conception et l'usinage de vos pièces.

Exemples de machines adaptées :

• CNC 3018 : Compacte, abordable et parfaite pour les petits projets en bois et plastique.

• X-Carve : Plus grande surface de travail, idéale pour les projets de taille moyenne à grande.

• Shapeoko : Robuste et précise, convenant à une variété de matériaux et de projets.

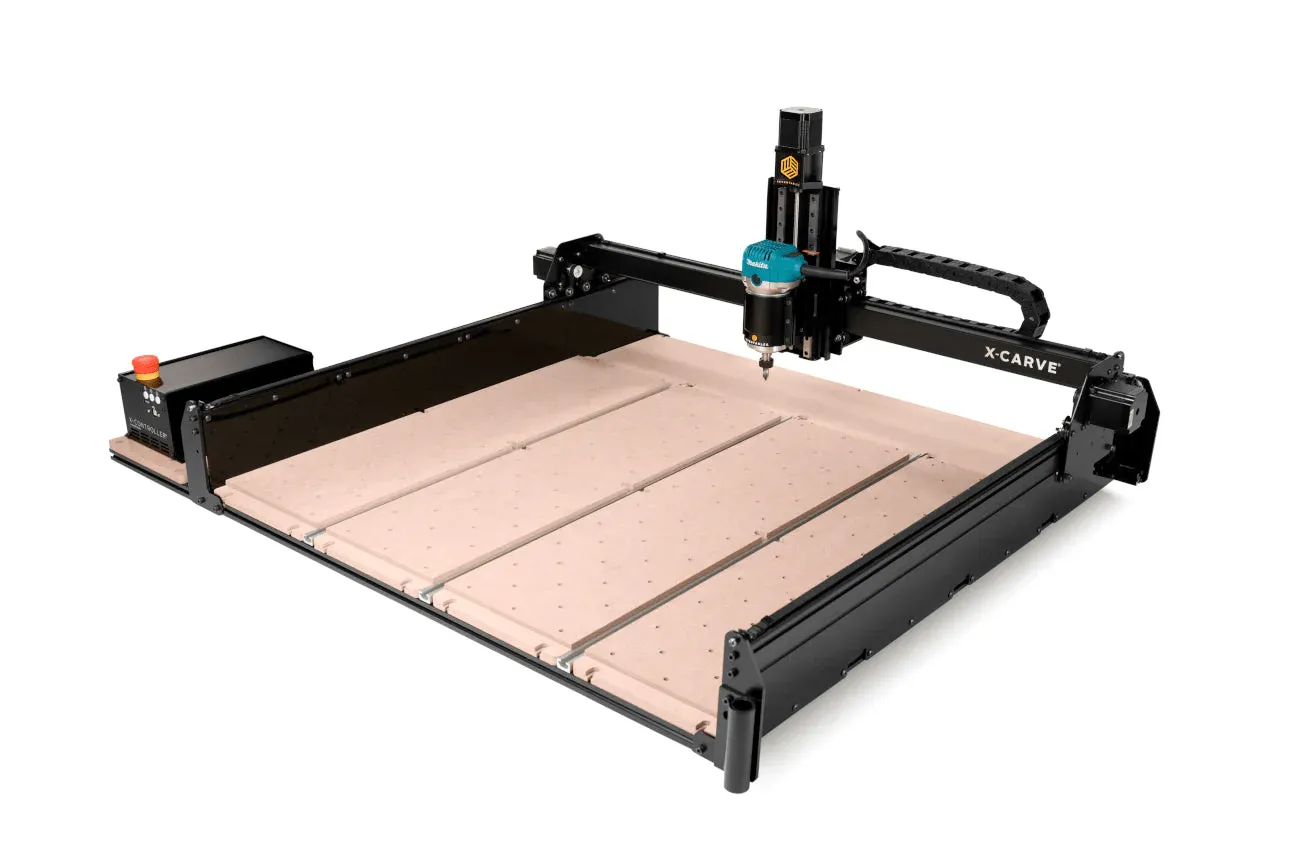

X-Carve

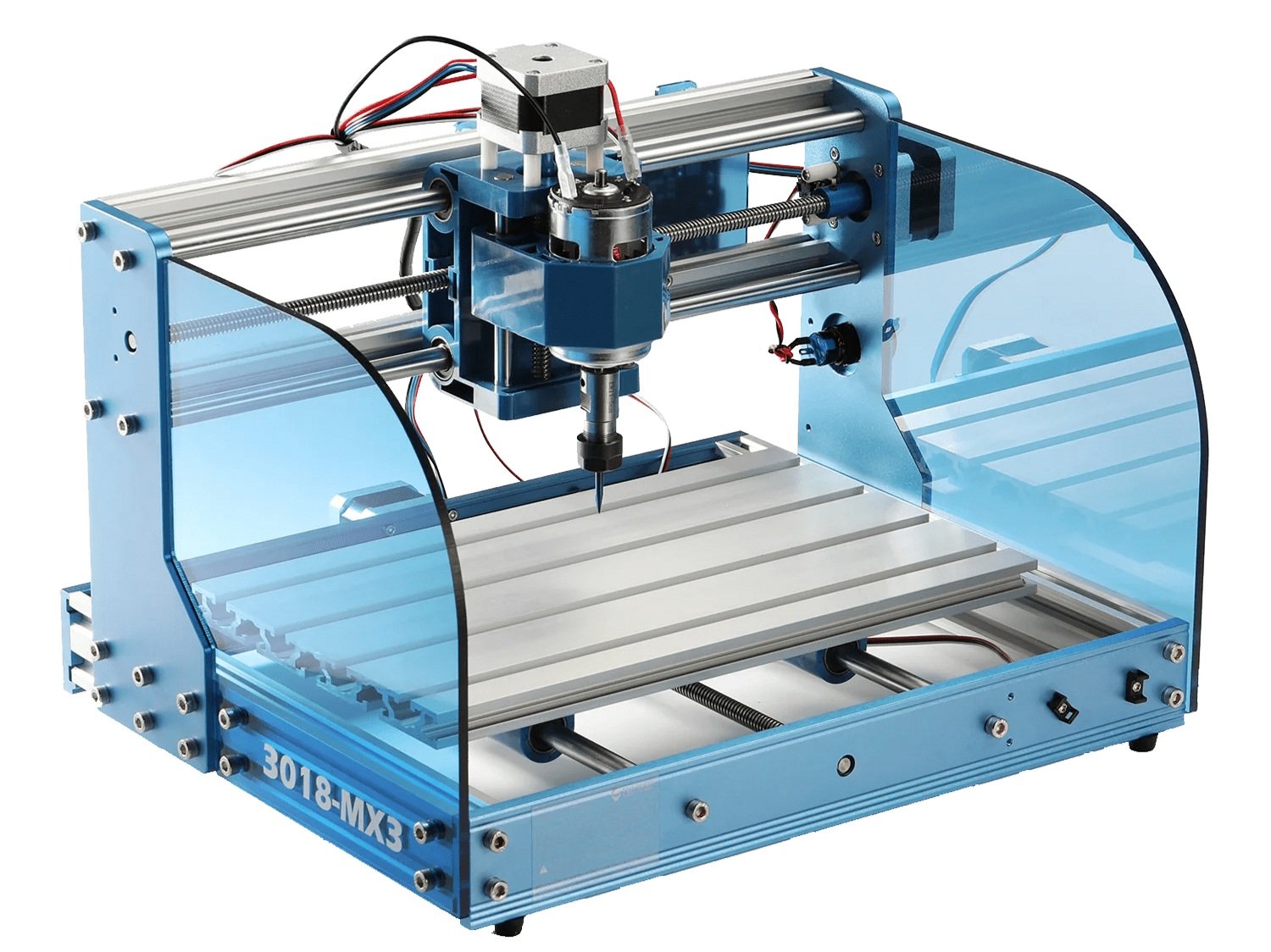

CNC 3018

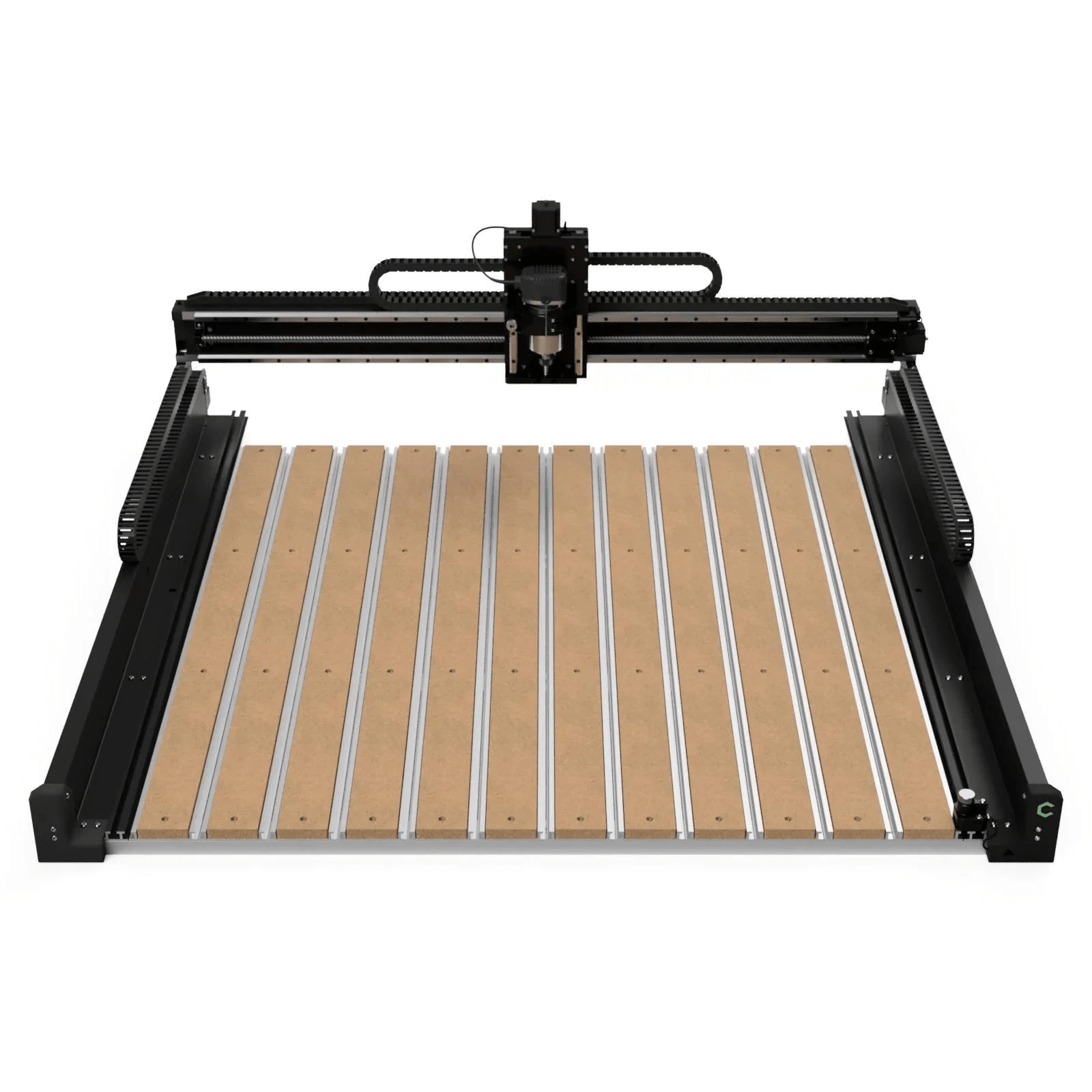

Shapeoko

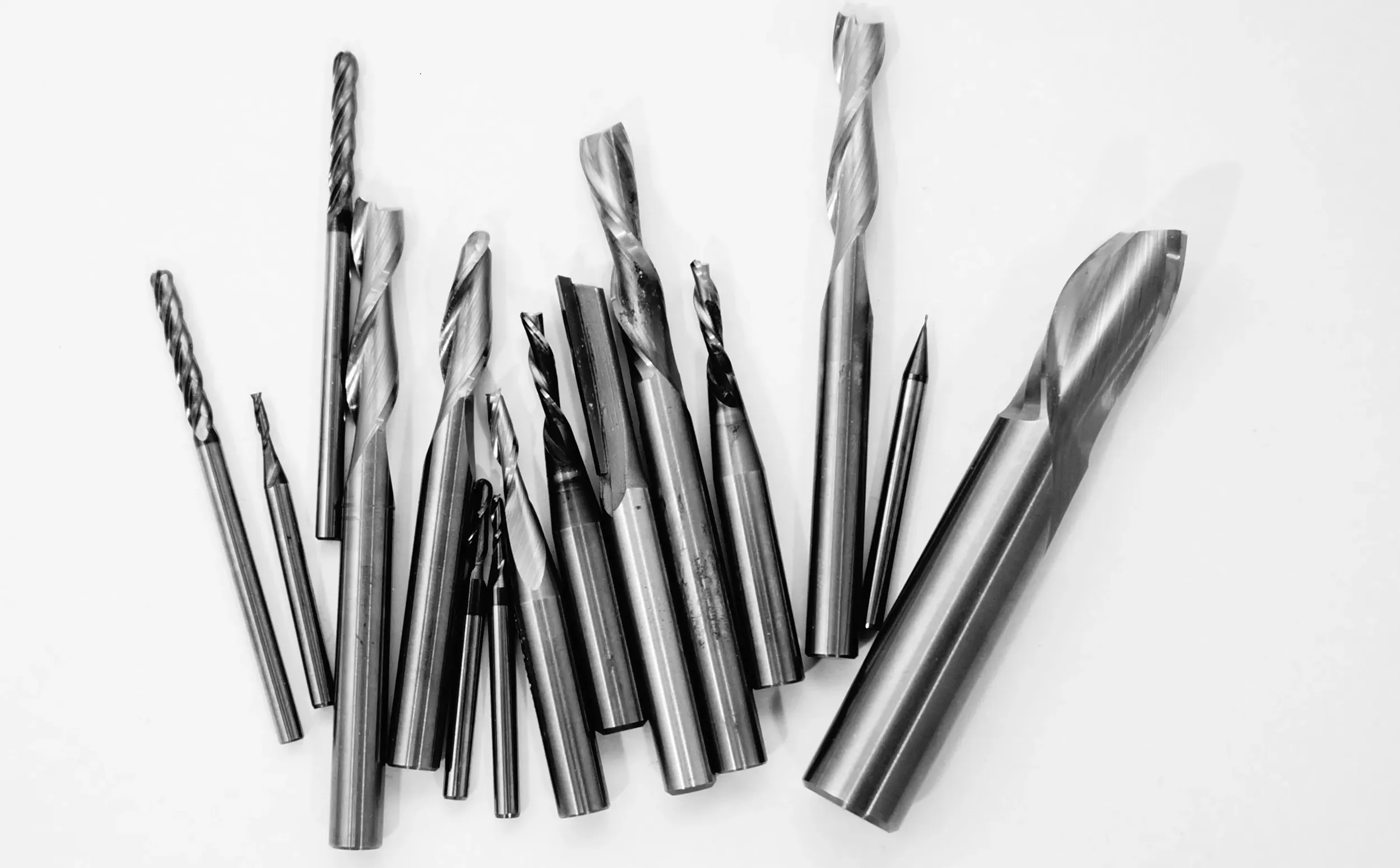

Comment choisir les bons outils de coupe pour un projet spécifique ?

Le choix des outils de coupe est crucial pour réussir vos projets de fraisage CNC. Voici comment sélectionner les meilleurs outils pour votre travail :

• Types d'outils :

• Fraises en bout : Idéales pour les découpes générales et les opérations de contour. Elles sont polyvalentes et peuvent être utilisées pour une variété de matériaux.

• Fraises à chanfreiner : Utilisées pour créer des bords chanfreinés ou des coupes à angle, parfaites pour les finitions et les détails.

• Fraises à gravure : Conçues pour des travaux de gravure fins et détaillés, idéales pour les projets artistiques ou les inscriptions.

• Matériaux des outils :

• Carbure de tungstène : Ces fraises sont extrêmement durables et offrent une excellente performance sur une variété de matériaux. Elles restent affûtées plus longtemps et résistent mieux à l'usure.

• Choix des outils en fonction du matériau :

• Pour le bois : Utilisez des fraises en bout à deux ou trois dents pour des coupes propres et efficaces. Les fraises à compression sont excellentes pour minimiser les éclats sur les matériaux stratifiés.

• Pour le métal : Optez pour des fraises en carbure à une ou deux dents, adaptées aux métaux tendres comme l'aluminium. Elles permettent une évacuation optimale des copeaux et réduisent le risque de bourrage.

• Pour les plastiques : Utilisez des fraises spéciales pour les plastiques, qui réduisent les risques de fusion et d'accumulation de résidus. Les fraises à une dent fonctionnent bien pour les plastiques tendres.

3. Coûts et Efficacité

Budget et Fraisage CNC pour l’outillage : Ce Que Vous Devez Savoir

Combien coûte le fraisage CNC pour l'outillage ?

Se lancer dans le fraisage CNC pour l’outillage à domicile nécessite un investissement initial et des coûts récurrents. Voici une idée claire de ce à quoi vous pouvez vous attendre :

• Coût initial : L'achat d'une machine CNC représente la majeure partie de l'investissement. Les prix varient en fonction de la taille, des capacités et des fonctionnalités de la machine :

• CNC 3018 : Moins de 500€ pour une machine de base adaptée aux débutants.

• X-Carve : Entre 1000€ et 2000€, selon les options et les accessoires inclus.

• Shapeoko : Entre 1500€ et 3000€, pour une machine plus robuste et polyvalente.

• Coûts récurrents : Une fois votre machine en place, il y a plusieurs coûts continus à prendre en compte :

• Les fraises et autres outils de coupe doivent être remplacés régulièrement en fonction de leur utilisation (environ 20€ par mois minimum).

• Le coût des matériaux usinés (bois, métal, plastique) varie selon les projets (environ 30€ par mois minimum).

• La maintenance régulière de la machine est essentielle pour assurer sa longévité et sa précision. Cela inclut le nettoyage, la lubrification et le remplacement des pièces usées (environ 50€ par mois minimum).


Comment optimiser la programmation CNC pour réduire le temps d'usinage ?

Une programmation CNC efficace peut significativement réduire le temps d'usinage et améliorer la qualité de vos pièces. Voici quelques conseils pour optimiser votre processus :

• Utilisation efficace des logiciels de FAO : Les logiciels de Fabrication Assistée par Ordinateur (FAO) comme Fusion 360, Carbide Create et autres sont essentiels pour créer et simuler les parcours d'outils avant l'usinage. Ils permettent d'optimiser les opérations de coupe et d'identifier les problèmes potentiels avant de lancer la machine.

• Techniques d'optimisation :

• Ajustez les profondeurs de passe pour enlever plus de matière en moins de temps sans compromettre la qualité. Les passes de coupe plus profondes réduisent le nombre de passages nécessaires mais doivent être équilibrées pour éviter de surcharger la machine.

• Réglez les vitesses de rotation de la broche et les avances de manière à maximiser l'efficacité de la coupe sans provoquer d'usure prématurée de l'outil ou de la machine.

• Choisissez des parcours d’outils efficaces, comme les parcours en spirale ou en trochoïdale, qui maintiennent une charge de coupe constante et minimisent les déplacements inutiles.

4. Gérer les défis et entretenir sa machine CNC

Comment Surmonter les Défis du Fraisage CNC pour l’outillage ?

Le fraisage CNC pour l'outillage à domicile présente certains défis, mais avec les bonnes techniques, vous pouvez les surmonter efficacement :

• Défauts de finition :

• Utiliser des vitesses de coupe adaptées : Une vitesse de coupe trop élevée ou trop basse peut entraîner des défauts de surface comme des stries ou des brûlures. Ajustez la vitesse de coupe en fonction du matériau et de l’outil utilisé.

• Utiliser des outils bien affûtés : Des outils émoussés peuvent causer des finitions rugueuses et accroître les efforts de coupe. Assurez-vous que vos outils de coupe sont toujours bien affûtés pour obtenir une finition lisse et précise.

• Problèmes de fixation des pièces :

• Utilisation de systèmes de serrage appropriés : La pièce doit être solidement fixée à la table de la machine pour éviter tout mouvement pendant l’usinage. Utilisez des brides, des vis ou des tables à vide selon la forme et la taille de la pièce.

• Techniques de montage sécurisées : Assurez-vous que la pièce est bien alignée et fermement maintenue. Des montages instables peuvent entraîner des erreurs de coupe et des dégâts matériels.

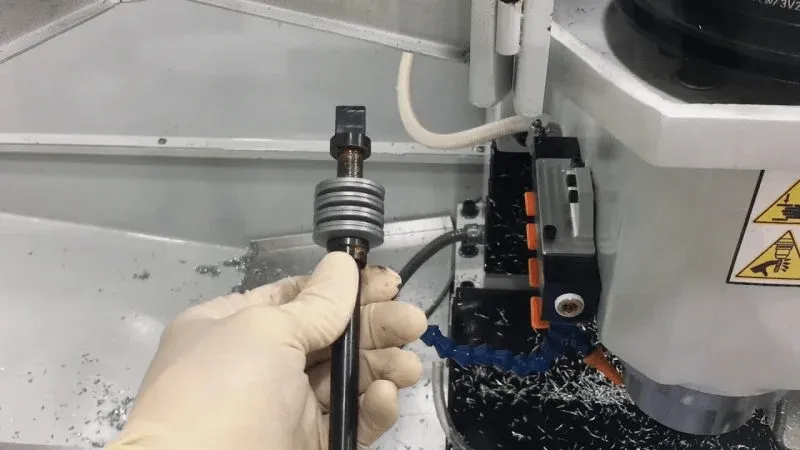

Comment la maintenance de la machine CNC affecte-t-elle la production ?

La maintenance régulière de votre machine CNC est cruciale pour garantir une production fiable et précise. Voici comment la maintenance influence la performance de votre machine :

• Importance de la maintenance :

• Nettoyage régulier : Enlevez régulièrement les copeaux et la poussière de votre machine pour éviter les accumulations qui peuvent affecter les composants mobiles et les systèmes électroniques.

• Lubrification des axes : Lubrifiez les axes et les guides linéaires pour réduire l’usure et garantir un mouvement fluide et précis des composants.

• Vérification des alignements : Vérifiez régulièrement l’alignement des axes et de la broche pour maintenir une précision optimale.

• Impact sur la performance :

• Une machine bien entretenue garantit une meilleure précision : Une maintenance adéquate permet de conserver les tolérances d’usinage et d’assurer des coupes précises.

• Durée de vie prolongée des composants : Les composants de la machine, tels que les roulements et les guides linéaires, durent plus longtemps lorsqu’ils sont correctement entretenus, réduisant ainsi les coûts de remplacement et les temps d’arrêt.

5. Assurance de la Qualité et Finition

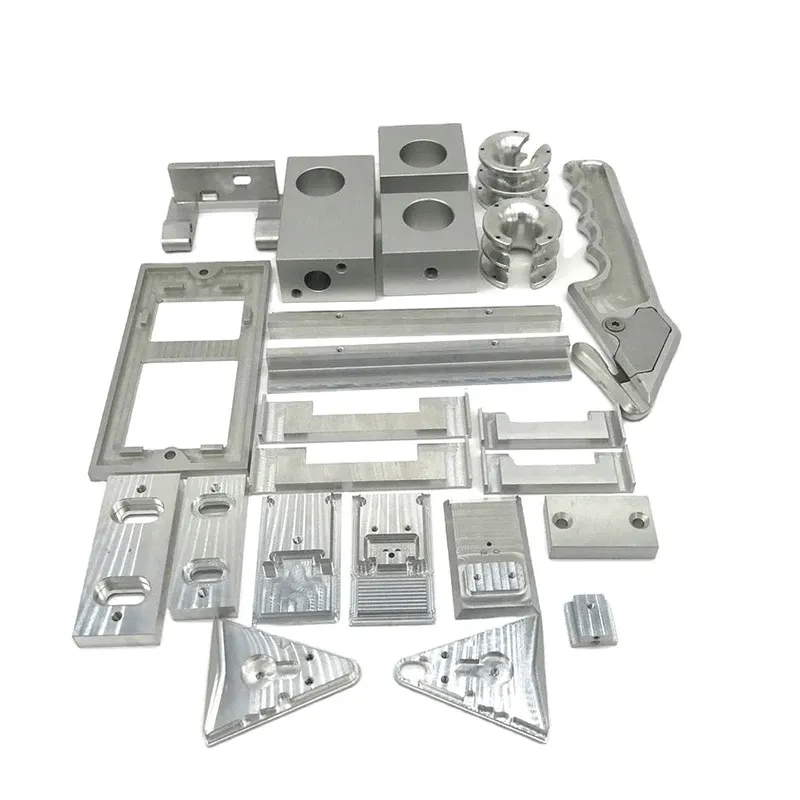

Comment assurer la qualité des pièces usinées pour l’outillage ?

Pour garantir que vos pièces usinées répondent aux exigences de qualité, suivez ces étapes essentielles :

• Techniques de finition :

• Ponçage : Après l’usinage, utilisez du papier de verre ou une ponceuse pour lisser les surfaces rugueuses. Le ponçage permet d’éliminer les bavures et de préparer la pièce pour des étapes de finition supplémentaires.

• Polissage : Pour les matériaux comme le métal et certains plastiques, le polissage donne une finition brillante et lisse. Utilisez des tampons de polissage et des pâtes abrasives adaptées au matériau pour obtenir un aspect impeccable.

• Traitements de surface : Appliquez des traitements comme l’anodisation pour l’aluminium, la peinture ou le vernissage pour le bois, et des revêtements protecteurs pour les plastiques. Ces traitements améliorent non seulement l'apparence mais aussi la durabilité des pièces.

• Contrôle de qualité :

• Utilisation de calibres : Les calibres permettent de vérifier les dimensions critiques et les tolérances des pièces usinées. Ils sont essentiels pour s’assurer que les pièces s’ajustent correctement et fonctionnent comme prévu.

• Outils de mesure : Utilisez des micromètres, des pieds à coulisse et des comparateurs pour mesurer avec précision les dimensions et les angles de vos pièces. Ces outils de mesure garantissent que les pièces respectent les spécifications de conception.

• Inspection visuelle : Effectuez une inspection visuelle minutieuse pour identifier tout défaut de surface, comme des rayures ou des marques d'outils, et corrigez-les si nécessaire.

Le fraisage CNC pour l'outillage à domicile ouvre un monde de possibilités pour les amateurs de bricolage. En maîtrisant les bases du fraisage CNC, en sélectionnant la machine et les outils adaptés, et en adoptant des pratiques de maintenance rigoureuses, vous pouvez transformer vos idées en pièces précises et fonctionnelles. Grâce aux techniques de finition et au contrôle de qualité, vous assurerez des résultats professionnels pour chacun de vos projets.
