Gravure sur métal : les meilleures pratiques pour la gravure laser CNC
La gravure laser CNC sur métal est une méthode précise et efficace largement utilisée dans diverses industries, allant de la bijouterie à la fabrication mécanique. Cette technique utilise des lasers contrôlés par ordinateur pour graver des designs détaillés sur des surfaces métalliques, offrant ainsi une grande précision et répétabilité.
Dans cet article, nous explorerons les fondamentaux de la gravure laser CNC sur métal, soulignant son importance dans les secteurs modernes de fabrication et de design. Que vous utilisiez une machine de gravure laser à la maison pour des projets personnels ou dans un cadre professionnel, comprendre ces principes peut vous aider à maximiser la qualité de vos travaux et à optimiser l'utilisation de votre équipement.
1. Qu'est-ce que la gravure laser CNC sur métal ?
La gravure laser CNC sur métal est un processus technique qui implique l'utilisation d'un faisceau laser pour marquer ou graver des designs précis sur des surfaces métalliques. Ce procédé est contrôlé par un système informatique (CNC, pour commande numérique par ordinateur), qui dirige le laser selon des modèles préprogrammés. Cette méthode permet une grande précision et est idéale pour des applications nécessitant une finesse et une répétabilité élevées, telles que la création de plaques signalétiques, la personnalisation de bijoux ou la fabrication de pièces industrielles.
Quels sont les différents types de lasers utilisés pour la gravure du métal ?
Laser à fibre : Spécialement conçu pour travailler sur des métaux, le laser à fibre utilise un faisceau très concentré qui permet de graver des métaux durs tels que l'acier inoxydable, le titane, et le laiton avec une grande efficacité. Il est particulièrement apprécié pour sa durabilité et sa capacité à réaliser des gravures fines et détaillées.
Laser YAG (yttrium-aluminium-garnet) : Moins commun que le laser à fibre pour la gravure des métaux, le YAG fonctionne bien sur les métaux et divers autres matériaux. Bien que principalement remplacé par le laser à fibre dans de nombreuses applications industrielles, il est encore utilisé dans certains contextes pour sa polyvalence.
Laser CO2 : Bien que principalement utilisé pour graver des matériaux non métalliques, le laser CO2 peut également être employé pour marquer certains types de métaux revêtus ou traités, en particulier lorsque ceux-ci sont prétraités avec un marquage spécial pour augmenter l'absorption du laser.
2. Avantages de la gravure laser CNC sur le métal
La gravure laser CNC sur métal offre plusieurs avantages clés qui la distinguent des méthodes traditionnelles :
Précision et qualité des gravures : Le laser CNC assure une précision exceptionnelle, capable de reproduire des détails extrêmement fins de manière uniforme sur chaque pièce produite.
Vitesse de production et répétabilité : Cette méthode permet une production rapide et une répétabilité parfaite, essentielle pour la production en masse de pièces identiques.
Flexibilité des applications : Le laser peut graver des motifs complexes sur divers types de métaux sans nécessiter de changement d'outil, augmentant ainsi la flexibilité des projets.
Minimisation des déchets et de l'usure : La gravure laser est non-contact, réduisant l'usure des outils et minimisant les déchets matériels.
Sécurité et propreté : Le processus produit moins de débris et ne requiert pas de produits chimiques, offrant un environnement de travail plus sûr et plus propre.
3. Matériaux adaptés à la gravure laser CNC
La gravure laser CNC sur métal est adaptée à une variété de métaux, chacun présentant des caractéristiques spécifiques qui influencent le processus de gravure. Voici une liste des métaux les plus couramment utilisés, accompagnée de conseils pour leur préparation avant la gravure.
Acier
L'acier est l'un des métaux les plus courants pour la gravure laser, grâce à sa dureté et sa résistance.
Préparation : Assurez-vous que la surface est propre et dégraissée. Pour une gravure plus contrastée, appliquez un revêtement de marquage laser ou un spray spécial avant la gravure.
Aluminium
Caractéristiques : L'aluminium est léger et a une bonne conductivité thermique, ce qui peut affecter la vitesse de gravure.
Préparation : Nettoyez soigneusement pour enlever toute oxydation et saleté. Un prétraitement avec un spray de marquage peut améliorer la visibilité de la gravure.
Cuivre
Le cuivre est hautement conducteur mais peut être difficile à graver directement en raison de sa réflectivité.
Préparation : Comme l'aluminium, le cuivre doit être propre et peut nécessiter un revêtement pour réduire la réflectivité et améliorer l'absorption du faisceau laser.
Laiton
Un alliage de cuivre et de zinc, le laiton est souvent utilisé pour des applications décoratives.
Préparation : Nettoyage et dégraissage soigneux sont nécessaires. Le prétraitement pour augmenter le contraste est également recommandé pour le laiton.

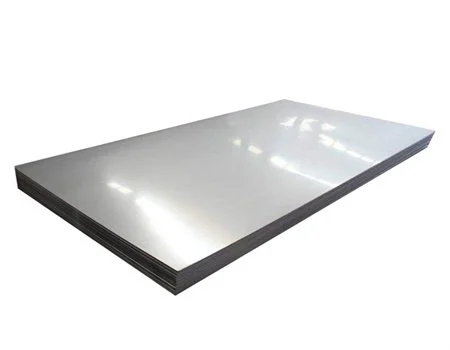

Titane
Connu pour sa force et sa légèreté, le titane est fréquemment utilisé dans les secteurs aérospatial et médical.
Préparation : Assurez-vous que la surface est exempte de contaminants. Un spray de marquage peut être utilisé pour une meilleure définition de la gravure.
Chaque métal nécessite une approche légèrement différente en termes de paramètres de gravure et de préparation. Il est essentiel de tester les réglages sur de petits échantillons pour optimiser les résultats avant de passer à des projets plus importants. En préparant correctement chaque matériau et en ajustant les paramètres de la machine en conséquence, vous pouvez maximiser la qualité et l'efficacité de vos gravures laser CNC.
4. Les meilleures pratiques de conception pour la gravure
L'efficacité de la gravure laser CNC dépend en grande partie de la qualité de la conception et de la préparation du fichier de gravure. Voici quelques conseils essentiels pour optimiser vos designs et les paramètres de gravure.
Conseils de conception graphique
Formats de fichiers : Utilisez des formats vectoriels comme SVG ou DXF pour vos conceptions. Ces formats conservent la clarté des lignes et des formes, quelles que soient les modifications de taille, et sont idéaux pour la gravure précise.
Résolution : Pour la gravure laser, une résolution d'environ 300 à 600 DPI est recommandée pour assurer des détails fins et une bonne qualité de gravure.
Simplicité et clarté : Des designs simples et clairs avec des contrastes élevés entre les éléments gravés et non gravés améliorent les résultats de la gravure.
Importance du choix des paramètres de gravure
La puissance nécessaire du laser dépend du matériau. Par exemple, l'acier peut nécessiter une puissance plus élevée comparé à l'aluminium. Généralement, une puissance de 70-90% pour les métaux durs et 30-50% pour les métaux plus mous est efficace.
Une vitesse trop élevée peut rendre la gravure superficielle, tandis qu'une vitesse trop lente peut endommager le matériau. Ajustez la vitesse en fonction de la puissance pour équilibrer qualité et efficacité. Typiquement, une vitesse de 100 à 500 mm/s fonctionne bien pour la plupart des métaux.
La fréquence, mesurée en Hz, affecte la qualité de la gravure. Pour les métaux, une fréquence de 20 à 200 kHz est recommandée selon l'épaisseur et le type de matériau.
Procédé de gravure étape par étape
Commencez par créer (à l’aide d’un logiciel CAO comme Fusion 360) ou importer votre design dans le logiciel de gravure compatible avec votre machine CNC.
Réglez les paramètres, tels que puissance, la vitesse, et la fréquence du laser en fonction du matériau et du résultat désiré.
Placez le matériau à graver correctement sur la machine. Assurez-vous qu'il est bien plat et sécurisé.
Effectuez un test sur un morceau de matériau similaire pour vérifier les réglages.
Démarrez la gravure. Surveillez le processus pour toute irrégularité.
Une fois la gravure terminée, nettoyez la pièce et appliquez des finitions si nécessaire (comme un vernis protecteur).
5. Sélection et configuration de l'équipement de gravure CNC
Choisir le bon équipement de gravure laser CNC et le configurer correctement est crucial pour la réussite de vos projets. Voici des conseils pour sélectionner et entretenir votre machine de gravure CNC.
Quel type de laser choisir pour votre projet ?
Optez pour un laser à fibre si vous travaillez principalement avec des métaux, car il offre une meilleure efficacité et durabilité pour ces matériaux. Les lasers CO2 sont mieux adaptés pour les matériaux non métalliques.
La puissance nécessaire dépend du type de métal à graver. Les lasers de 20 watts peuvent convenir pour des gravures de surface légères, tandis que des puissances de 50 watts ou plus sont recommandées pour des gravures plus profondes ou pour des métaux plus durs.
Assurez-vous que la machine a une aire de travail suffisamment grande pour les pièces que vous prévoyez de graver. Une taille commune pour un usage versatile est de 300x500 mm.
Installation et maintenance des machines de gravure CNC
Suivez les instructions du fabricant pour l'installation. Cela inclut souvent l'assemblage de certaines parties, la configuration du logiciel de commande, et la connexion à une source d'alimentation appropriée. Assurez-vous que la machine est installée sur une surface stable et nivelée pour éviter toute inexactitude dans la gravure.
Avant la première utilisation et périodiquement par la suite, calibrez la machine pour vous assurer que le laser est correctement aligné et que la table de travail est parfaitement horizontale. Cela est crucial pour obtenir des résultats de gravure précis.
N’oubliez jamais de nettoyer régulièrement les composants optiques du laser pour éviter toute accumulation de poussière ou de débris, qui pourrait interférer avec la qualité du faisceau. Vérifiez et remplacez les pièces usées comme les courroies et les roulements selon les recommandations du fabricant.
Aussi, gardez le logiciel de la machine à jour pour tirer parti des dernières améliorations et fonctionnalités.
7. Sécurité lors de la gravure CNC
La sécurité est primordiale lors de l'utilisation de machines de gravure laser CNC, notamment à cause des risques liés à l'exposition aux lasers et aux débris générés pendant la gravure. Il est crucial de mettre en place des mesures de sécurité rigoureuses et d'utiliser l'équipement de protection individuelle approprié pour protéger les opérateurs et les personnes à proximité.
La première étape pour garantir la sécurité autour d'une machine de gravure CNC est de s'assurer que la machine est correctement installée dans un espace bien ventilé. Les lasers, en particulier lorsqu'ils gravent des métaux, peuvent générer des fumées et des particules fines qui sont nocives si inhalées. Une bonne ventilation ou un système d'extraction est donc essentiel pour maintenir un environnement de travail sain.
Il est également important que tous les utilisateurs de la machine soient formés sur les procédures opérationnelles standards, y compris la façon de démarrer et d'arrêter la machine de manière sécuritaire, et sur les mesures à prendre en cas d'urgence. Les machines doivent être équipées de dispositifs de sécurité, comme des interrupteurs d'urgence qui peuvent arrêter immédiatement la machine en cas de besoin.
En ce qui concerne l'équipement de protection individuelle, les opérateurs doivent porter des lunettes de sécurité spécialement conçues pour protéger contre la longueur d'onde spécifique du laser utilisé. Ceci est crucial pour éviter toute lésion oculaire causée par le faisceau laser. De plus, des gants et des vêtements de protection doivent être portés pour protéger la peau contre les particules potentiellement chaudes ou tranchantes éjectées pendant la gravure.
8. Problèmes courants en gravure laser CNC et leur résolution
Lors de l'utilisation de machines de gravure laser CNC, plusieurs problèmes courants peuvent survenir. Voici quelques-uns de ces problèmes avec des solutions pratiques et des conseils pour éviter les erreurs de gravure.
Gravure Inégale
Vérifiez et ajustez la planéité de la surface de travail et assurez-vous que le matériau est uniformément fixé sur la table. Une mise au point incorrecte du laser peut également causer ce problème. Réajustez la focalisation du laser en fonction de l'épaisseur du matériau.
Utilisez toujours un niveau pour vérifier l'uniformité de la surface avant de démarrer la gravure et effectuez des tests sur des échantillons pour vous assurer que le réglage est optimal.
Brûlures Excessives Autour des Gravures
Réduisez la puissance du laser ou augmentez la vitesse de gravure. Parfois, ajuster la fréquence peut également aider à réduire l'intensité de l'impact du laser.
Faites des essais préalables avec différents paramètres sur un morceau de matériau identique à celui du projet final pour trouver l'équilibre parfait entre puissance, vitesse et fréquence.
Marques de Gravure Faibles ou Non Visibles
Augmentez la puissance du laser ou diminuez la vitesse de déplacement du laser. Assurez-vous également que le matériau n'a pas une couche de protection ou de saleté qui pourrait interférer avec la gravure.
Nettoyez toujours la surface du matériau avant la gravure et assurez-vous que les paramètres du laser sont adaptés au type de matériau que vous utilisez.
Usure Rapide des Composants du Laser
Vérifiez régulièrement et remplacez les pièces usées, telles que les lentilles et les miroirs, pour maintenir la qualité et l'efficacité de la gravure. Suivez les recommandations du fabricant pour la maintenance et le remplacement des composants.
Planifiez une maintenance régulière et gardez des registres de toutes les interventions et remplacements de pièces pour suivre l'état général de la machine.
La gravure laser CNC sur métal est un domaine dynamique qui continue de se développer, offrant de nouvelles possibilités et défis. En restant informé et engagé, chacun peut tirer le meilleur parti de cette technologie impressionnante.
